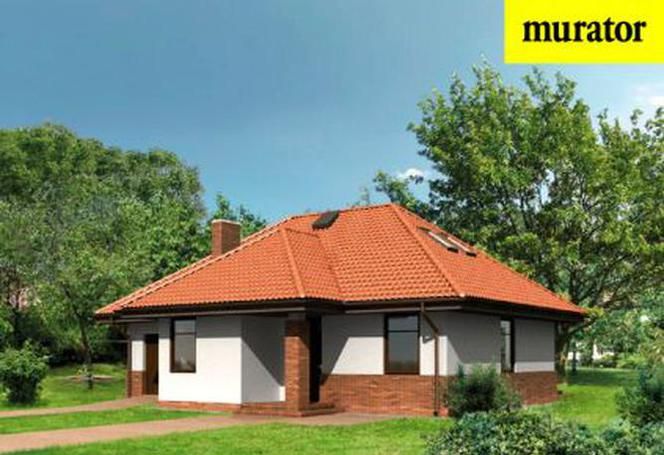

M05L Malý - čelný pohľad
Rodinný dom je nielen štyri steny a strecha. Dom má byť pohodlným, útulným a pevným miestom. Dizajn domu M05L Niewielki spĺňa všetky podmienky. Je to teplý dom, lacný na stavbu a prevádzku. Odporúčame, aké zmeny je potrebné urobiť, aby bol dom podľa tohto projektu energeticky účinnejší.
Malý rodinný dom - čo zmeniť za lacnejšie kúrenie
Agnieszka a Mariusz si nedokázali predstaviť život v meste. Vedeli, že najlepším, ale nie ľahkým rozhodnutím by bolo postaviť vidiecky dom .
Priznávajú, že v dizajne, ktorý si vybrali, na neho upozornili kvôli relatívne nízkym stavebným nákladom. Potom si všimli ďalšie výhody projektu: kompaktné telo domu (v ktorom je postavená garáž) a funkčné usporiadanie miestností. Obývacia izba je otvorený priestor prepojený s kuchyňou. Na prízemí sa okrem toho nachádza pohodlná predsieň s úložným priestorom pod schodmi a toaletou a ďalšia miestnosť, ktorú možno využiť ako pracovňu alebo spálňu .
Výhodou domu sú dve technické miestnosti . Väčšia z nich (12, 9 m2) je prístupná z haly a dá sa použiť ako kotolňa, práčovňa alebo sušiareň. Druhý - navrhnutý v zadnej časti domu - môže byť použitý ako záhradný sklad, časopis alebo dielňa. Podkrovie je rozvinuté - sú tu dve spálne a veľká kúpeľňa.
Malý dom - teplý a lacný na prevádzku
Čaká sa na výstavbu malého domu M05L
Podľa návrhu mali byť vonkajšie steny vyrobené z pórobetónových tvárnic izolovaných 12 cm penou. Izolácia mala byť znížená na 10 cm v spodnej časti stien pokrytých klinkerovými dlaždicami.
Agnieszka a Mariusz sa však rozhodli zmeniť materiál steny na poréznu keramiku. Súčasne zväčšili hrúbku izolačnej vrstvy vonkajšej steny na 15 a 13 cm na spodku.
Toto riešenie zníži tepelné straty stenami a tepelnými mostami pri spojení vonkajšej a vnútornej steny so základovými. Nemali v úmysle zmeniť hrúbku izolácie v ostatných priečkach. Základové steny mali byť izolované 10 centimetrovou vrstvou polystyrénu od úrovne zeme po základové pätky.
Malý - energeticky úsporný dom
Aby dom Agnieszka a Mariusz dosiahol energeticky úsporný štandard, je potrebná komplexná modernizácia pôvodného dizajnu. Zameria sa na obmedzovanie tepelných strát a zaručenie vysokej účinnosti vykurovacieho systému a inštalácie teplej úžitkovej vody
Ako ukazujú výpočty, teplo sa pri vykurovaní vetracieho vzduchu stráca hlavne. Preto by sa mal najprv najprv modernizovať vetrací systém a potom sa zvýšila tepelná izolácia vonkajších priečok. Izolácia stien, podlahy a strechy by mala byť spojená so znížením tepelných mostov. Drevené okná a dvere musia mať tiež väčšiu izoláciu.
Zavedené zmeny nielen znížia potrebu tepla na vykurovanie, ale tiež znížia vypočítaný vykurovací výkon. Preto je potrebné prepracovať zariadenie ústredného kúrenia a prispôsobiť ho novej energetickej hospodárnosti budovy.
Modernizácia systému vetrania domu
Úroveň energeticky úsporného domu nie je možné dosiahnuť bez toho, aby sa prirodzené vetranie nahradilo mechanickým prívodom a odsávacie vetranie rekuperáciou tepla.
Výrazne znižuje tepelné straty a na rozdiel od prirodzeného vetrania je nezávislý od atmosférických podmienok. Zabezpečuje tak stály prívod čerstvého vzduchu do budovy a odvádzanie použitého vnútorného vzduchu. To má rozhodujúci vplyv na pohodlie pri domácom použití, pretože konštantná výmena vzduchu chráni pred nadmernou koncentráciou plynných znečisťujúcich látok - oxid uhličitý alebo vodná para - mikrobiálne kontaminanty, napríklad spóry plesní a prachové kontaminanty - prach.
Vysoká koncentrácia takýchto nečistôt sa často pozoruje v budovách vybavených gravitačným vetraním.
Variant I vetrania
Prvý modernizačný variant zabezpečuje nahradenie prirodzeného vetrania mechanickým prívodom a odsávacím vetraním s regeneráciou tepla. Výpočty predpokladajú, že prietok vetracieho vzduchu je 200 m3 / h. Je menšia ako pri prirodzenom vetraní, pretože zavedenie mechanického vetrania by malo byť sprevádzané výmenou kotla za atmosférický horák za kotol s uzavretou spaľovacou komorou. Toto riešenie umožňuje deaktivovať prívodný kanál v kotolni a zabezpečiť, aby bol proces spaľovania nezávislý od vnútorných podmienok. Tým sa zníži vonkajší prúd vzduchu do budovy, obchádza sa mechanický systém vetrania a znižujú sa tepelné straty pri vetraní, ako aj tepelné straty spôsobené ochladením kotla a nádrže na teplú vodu pre domácnosť.
Krb musí byť tiež vybavený nezávislým systémom prívodu vzduchu a uzavretou krbovou vložkou. Inštalácia mechanického vetrania by nemala byť z technickej stránky problematická. Vzduchotechnická jednotka môže byť umiestnená vo veľkej kotolni v prízemí budovy, zatiaľ čo väčšina prívodného a odvádzaného vzduchu môže byť distribuovaná za ohybové steny podkrovia. Použitie prívodného a odsávaného vetrania namiesto prirodzeného umožňuje znížiť tepelné straty pri vetraní a teplo na vykurovanie budovy. Okrem toho však budete musieť platiť za elektrinu spotrebovanú fanúšikmi.
Vetranie variantu II
Dobrým doplnkom mechanického napájacieho a výfukového systému bude pozemný výmenník tepla. Umožňuje vám v zime predhriať vetrací vzduch a počas leta ho ochladiť. Týmto spôsobom sa zvyšuje účinnosť celého vetracieho systému a chráni vzduchotechnická jednotka pred zamrznutím.
Projekt GWC by mal zohľadniť miestne geologické podmienky a predovšetkým hladinu podzemnej vody. Pretože dom sa bude nachádzať v mokraďoch, je potrebné dobre vytvoriť tesný kondenzát a nainštalovať vhodné čerpadlo na jeho vypustenie.
Použitie prívodného a výfukového vetrania a GWC umožňuje znížiť tepelné straty pri vetraní a potrebu tepla na vykurovanie budovy . To však bude generovať ďalšie náklady na elektrinu spotrebovanú fanúšikmi .
Zvyšovanie tepelnej izolácie vonkajších priečok
Dosiahnutie normy úspory energie si vyžaduje aj zvýšenie tepelnej izolácie vonkajších priečok. To je primárne založené na zvýšení hrúbky izolačnej vrstvy a použití materiálu s vysokými izolačnými vlastnosťami. Izolácia okrem zníženia tepelných strát tiež zvyšuje teplotu na vnútornom povrchu priečok, čo pozitívne ovplyvňuje pohodlie pri používaní domu a vylučuje možnosť kondenzácie a plesní.
Výpočty ukázali, že priemerná hodnota koeficientu prestupu tepla vonkajších priečok v energeticky úspornom dome by mala byť asi 0, 15 W / (m² · K). Je to dvojnásobok hodnoty U, ako sa vyžaduje v platných predpisoch v Poľsku; je to však ekonomicky opodstatnené.
Teplejšia strecha a strop nad vstupnou pasážou
Navrhlo sa izolovať strechu izoláciou s hrúbkou 30 cm. Tento rozdiel je spôsobený nižšími nákladmi na izoláciu a zvýšeným únikom tepla cez tento typ priečky. Strešná izolácia v energeticky úspornom dome by mala byť realizovaná v dvojvrstvovom systéme.
Prvá vrstva izolácie je medzi krokvami, zatiaľ čo druhá vrstva je pod nimi. Toto riešenie znižuje riziko tepelných mostov, čo zlepšuje izolačné vlastnosti strechy. Druhá vrstva izolačného materiálu by mala byť asi 10 cm hrubá a ukladaná kontinuálne. Inštalácia ďalšej vrstvy izolácie by sa mala vykonať tak, aby sa spoje dosiek jednotlivých vrstiev navzájom neprekrývali. Použitý materiál by mal mať koeficient prestupu tepla najmenej 0, 036 W / (m · K).
Tepelnú izoláciu strechy je možné zvýšiť aj zredukovaním šírky krokiev, napríklad na 8 cm - v súčasnosti 10 cm - alebo použitím lúčov. Takéto riešenia znižujú podiel dreva, ktoré vedie teplo lepšie ako izolácia pri stavbe striech. O výpočtoch pevnosti sa však rozhoduje konštruktér, či je možné použiť prvky s menším prierezom.
Okrem zvýšenia izolácie strechy sa zvýšila aj izolačná vrstva v strope nad vstupnou pasážou - z 15 na 20 cm. Pokladanie ďalšej vrstvy izolácie a zlepšenie tepelných parametrov izolačného materiálu umožnilo získať koeficient prestupu tepla cez strop U = 0, 135 W / (m² · K) a cez strechu 0, 142 W / (m² · K).
Teplejšia podlaha na zemi
Hrúbka izolácie sa zvýšila z 8 na 20 cm a použil sa izolačný materiál s koeficientom prestupu tepla 0, 04 W / (m · K). To umožnilo získať U = 0, 171 W / (m² · K). Predpokladaná hrúbka izolácie je na hornej hranici ziskovosti. Má však svoje energetické a praktické odôvodnenie. Vo väčšine postavených budov je podlahová izolačná vrstva položená rozvodom tepla a teplej úžitkovej vody. Nízka hrúbka izolácie znamená, že namiesto izolácie sa káble kladú priamo na betónovú základňu. Okrem toho, ak nemajú požadovanú izoláciu, dochádza k výrazným tepelným stratám. 20 cm vrstva izolácie v podlahe energeticky úsporného domu okrem zníženia tepelných strát na zemi tiež obmedzuje tepelné straty pri prenose, ktoré sa môžu vyskytnúť pri inštalácii kúrenia a teplej vody.
Izolácia vnútorných priečok
Niektoré úspory sa dosiahnu aj izoláciou vnútorných priečok domu, ktoré oddeľujú garáž od zvyšku budovy - vnútornej steny a stropu nad garážou. Izolácia týchto miest zníži zbytočné tepelné straty do priestoru s nižšou teplotou. Podľa návrhu je vypočítaná vnútorná teplota pre garáž 8 ° C. Po väčšinu vykurovacej sezóny však bude vyššia v dôsledku tepelných ziskov zo susedných miestností. Vyššia teplota znamená väčšie tepelné straty prostredníctvom garážových brán, ktoré nemajú veľmi dobré izolačné vlastnosti. Preto, aby sa znížila potreba tepla v dome, izolujte priečky oddeľujúce garáž od zvyšku budovy 10-centimetrovou vrstvou nehorľavého izolačného materiálu s koeficientom prenosu tepla najmenej 0, 04 W / (m · K). Môžete tiež znížiť teplotu v garáži na 5 ° C.
Okenné a dverové stolárstvo
Okná, vonkajšie dvere a garážové dvere sú prvkami domu, cez ktoré uniká asi 22% tepla dodávaného do budovy. Podľa projektu sa v dome predpokladá inštalácia štandardného okenného stolárstva z rámov s rámovým faktorom U = 1, 5 W / (m² · K).
Okná mali byť zasklené kombinovaným sklom s koeficientom U = 1, 1 W / (m² · K) a koeficientom slnečnej priepustnosti g = 0, 6. Rovnaké zasklenie sa predpokladá aj pre strešné okná, vyznačujú sa však nižšou tepelnou izoláciou rámov. Hodnota U rámu strešného okna je približne 2, 1 W / (m² · K). Inštalácia takýchto okenných rámov by umožnila získať priemerný koeficient U = 1, 60 W / (m² · K) pre všetky okná (vrátane tepelných mostov na križovatke rám-rám a dištančný rám). Navrhnuté vstupné a garážové dvere mali mať hodnotu U 2, 0 W / (m² · K). Za zmienku však stojí použitie okenných a dverových stolárskych výrobkov so zvýšenými tepelnými parametrami.
Okná inštalované v energeticky úspornom dome by mali byť vyrobené z okenných rámov s hodnotou U 1, 3 W / (m² K) a zasklené sklom s hodnotou U 1, 0 W / (m² · K) s teplými rozperami. Bohužiaľ, vzhľadom na jeho konštrukciu a spôsob montáže nemôžu byť podmienky týkajúce sa rámov splnené strešnými oknami . V dôsledku toho majú horšie izolačné parametre ako iné okná. Zvýšenie izolácie okenného stolárstva umožňuje získať priemerné U = 1, 49 W / (m² · K) pre všetky okná (vrátane tepelných mostov na spojnici rám-rám a dištančný rám). Potreba zlepšiť tepelnú izoláciu sa týka aj vonkajších a garážových brán. Mali by mať koeficient prestupu tepla U 1, 3 W / (m² · K).
Dizajn domu M05L používa oddiel, ktorý je zdrojom zbytočných tepelných strát - uksfera . Je to dekoratívny prvok s veľmi nízkym koeficientom prestupu tepla U = 4, 5 W / (m² · K) pätnásťkrát horší ako v prípade štandardnej vonkajšej steny. Aby ste znížili tepelné straty, vymeňte sklenené tvárnice za okná s vysokou tepelnou izoláciou.
