Vo väčšine nových domov s podkrovím sa stavajú steny pod kolená. Stavia sa alebo zdvíhajú pri úprave podkrovia. Ako vyrobiť kolennú stenu bez chýb?

Čo je stena kolena

Kolenová stena je vonkajšia stena podkrovia osadená na stropnom nosníku nad stenou spodného podlažia. Kolenné steny podopierajú strešnú konštrukciu, preto musia byť dostatočne pevné, aby bezpečne preniesli zaťaženie zo strechy.

Steny pod kolená sú zvyčajne vyrobené z rovnakého materiálu ako vonkajšie steny domu.Steny však majú nízku pevnosť v ohybe. Aby mohli prenášať sily zo sklonu strechy, zvyčajne vyžadujú vystuženie. Bez poriadneho vystuženia by sa mohli po zaťažení strechou prevrátiť.

Spôsob vystuženia stien kolien závisí od ich hrúbky, výšky, ale aj uhla strechy a typu jej konštrukcie. Najbežnejším spôsobom stuženia sú železobetónové stĺpiky a väzné trámy. Zmena výšky kolennej steny alebo sklonu strechy vyžaduje prepočet.

Výška steny kolena a jej štruktúra

Ak šírka kolennej steny nie je menšia ako polovica jej výšky (napr. pórobetónová stena s hrúbkou 24 cm a výškou 40 cm), je dovolené ju postaviť bez výstuh. Do stropného väzného trámu sa potom cez tvárnice ukotví stenová lišta, ktorá na ňu dosadá. Ďalším spôsobom, ako postaviť takúto nízku kolennú stenu, je nahradiť stenu zvýšeným stropným lemom posledného podlažia.V ňom sú umiestnené kotvy, na ktoré sú pripevnené nástenné dosky. Takto vyvýšený veniec sa betónuje v dvoch etapách – najprv časť, ktorá je stropným vencom (do výšky betónovej náplne na rebrovom strope) a následne sa v debnení betónuje vrchná časť. Spoluprácu oboch prvkov ráfika zabezpečuje výstuž, ktorá ich spája.

Nízka stena na kolená bez koruny

Na nízku kolennú tehlovú stenu (do výšky 70 cm, t.j. z troch vrstiev tvárnic) nemôžete urobiť veniec za predpokladu, že podopiera strechu s konštrukciou krokvy a väznice. Stenová lišta potom nie je ovplyvnená takými veľkými dilatačnými silami ako pri streche krokvovej alebo krokvovej. Najjednoduchším spôsobom spevnenia steny kolena je potom uvoľniť kotvy z okraja posledného stropu na dĺžku, ktorá umožňuje pripevnenie nástennej dosky. Rozstup kotiev zvyčajne zodpovedá dvojnásobku rozstupu krokiev. Pri stavbe kolenných stien sa okolo kotiev ponecháva priestor, ktorý sa neskôr vyplní betónom.Stáva sa však, že na takto stuhnutých lakťových stenách vznikajú vodorovné trhliny. Aby sa tomu zabránilo, môžu byť spojené výstužnými tyčami prechádzajúcimi cez betónové stĺpy a zapustené do vodorovných spojov.

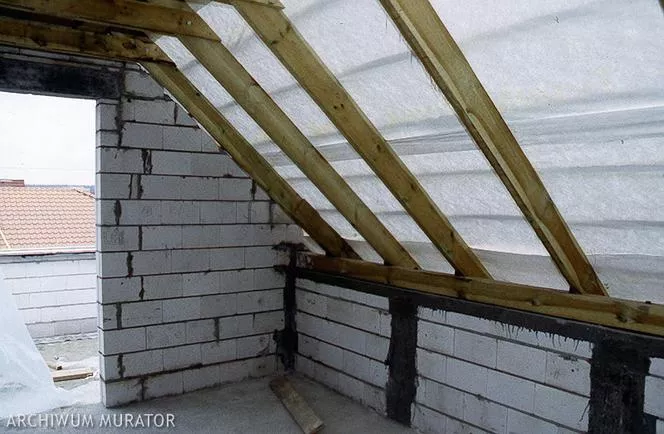

Kolenná stena - železobetónové stĺpiky

Železobetónové stĺpiky sú spoľahlivejšou výstužou steny kolena. Ich rozstup sa zhutní (napr. na 1,5 m), aby sa k nim dala ukotviť stenová platňa. Pri vystužovaní stropného venca spodného podlažia sa z neho uvoľňujú zvislé tyče výšky stĺpika. Po vymurovaní kolennej steny sa zvyšné úlomky s výstužou zabednia a zabetónujú. Vytvárajú sa železobetónové stĺpiky so štvorcovým alebo obdĺžnikovým prierezom.

Veniec na stenu

Ak má strešný krov nosníkovú alebo krokvovú trámovú konštrukciu, kolenné steny musia byť vystužené železobetónovými stĺpikmi a na kolennej stene by mal byť vyrobený veniec. Jeho minimálny prierez môže byť 250 cm2 (na stenu z pórobetónu s hrúbkou 24 cm stačí veniec vysoký 15 cm).V hornom leme sa potom upevnia kotvy, ku ktorým sa priskrutkuje nástenná lišta. Môžete ich aj vynechať a priskrutkovať nástenné platne k vencu pomocou oceľových rozperných skrutiek.

Vysoká lakťová stena

Pri kolenných stenách nad 1 m sa vždy upevňujú vencom, bez ohľadu na typ strešnej konštrukcie. Pre prenos zaťaženia zo strechy na nosné prvky konštrukcie je väzný trám na kolennej stene spojený s väzným trámom posledného podlažia pomocou vystužených stĺpikov pravidelne rozmiestnených v kolennej stene. Veniec na stenách kolien je riešený podobne ako stropný veniec.

V sedlových strechách, ktoré podopierajú dve rovnobežné kolenné steny, môže veniec prechádzať cez štítové steny - jeho fragmenty môžu prebiehať diagonálne, aby sa zdvihol nad okenné otvory, kde zároveň pôsobí ako preklad. Usporiadanie výstuh závisí od rozpätia tejto steny a tvaru a veľkosti v nej navrhnutých okenných otvorov.
