Teplá montáž okien sa od bežnej líši v mnohých smeroch. Vykonáva sa tak, aby tepelné straty oknami boli čo najmenšie. Rozhodujúce je teda nastavenie rámov a ich správne utesnenie.

Obsah

  1. Teplá montáž okien na čo?
  2. Tesniace pásky a fólie na teplú montáž
  3. Teplá montáž okien - rozťahovacie pásky namiesto peny
  4. Teplá montáž okien - krok za krokom
  5. Teplá montáž okna do tepelnoizolačnej vrstvy

Teplá montáž okien na čo?

Súčiniteľ prestupu tepla U pre fasádne okná nesmie prekročiť 0,9 W/(m²K) a pre pasívne okná - menej ako 0,8 W/(m²K). Preto je potrebné inštalovať teplé okná (nazývané aj vrstvené), čo pomaly vytláča z trhu tradičnú montáž, vykonávanú len s použitím dilatačných, skrutkových alebo skrutkových spojov, utesnených montážnou penou. Ak sa osadia klasickým spôsobom, v mieste styku okna so stenou vznikne tepelný most, ktorý zničí celú investíciu. Preto stojí za to zabezpečiť, aby boli okná nainštalované najlepším spôsobom. Teplá montáž okien by mala zaručiť správne tesnenie a tepelnú izoláciu!

Na okenné stoly pôsobí mnoho síl, ktoré prenáša na upevňovacie prvky a materiály vypĺňajúce medzeru medzi oknom a priečkou. Čím väčšia je plocha okna, tým viac váži. Tým pádom je väčšia aj plocha, na ktorú fúka vietor.Navyše pri každodennej prevádzke okien, teda otváraní a zatváraní krídel, sa ich pohyby a nárazy prenášajú na rám a spojky. Na okno pôsobí aj vonkajší hluk – vibrácie sa prenášajú na veľkú sklenenú plochu. Okrem toho sú tu prírodné podmienky, teda UV žiarenie, hnaný dážď či prirodzená vlhkosť vzduchu, ako aj kolísanie teplôt, ktoré spôsobujú, že tesárske práce sa líšia od práce steny. Ale pohyby pracovnej konštrukcie budovy, najmä drevenej, sa prenášajú aj do dreva.

Materiál, ktorý vypĺňa škáru medzi oknom a stenou je určený nielen na ich „zlepenie“, ale predovšetkým na prevzatie spolupôsobenia dvoch rôznych konštrukcií materiálov. Z tohto dôvodu musí byť izolačný materiál čo najpružnejší, aby vyrovnával vzájomné pohyby dreva a stavby a zároveň sa v dôsledku týchto pohybov nesmie oddeľovať od steny ani od rámu okna. , pretože by sa tým znížila izolácia spoja. V súlade s platnými požiadavkami uvedenými v Technických podmienkach majú byť spoje okien s osteniami navrhnuté a vyhotovené tak, aby bola dosiahnutá ich úplná tesnosť proti prenikaniu vzduchu.

Tesniace pásky a fólie na teplú montáž

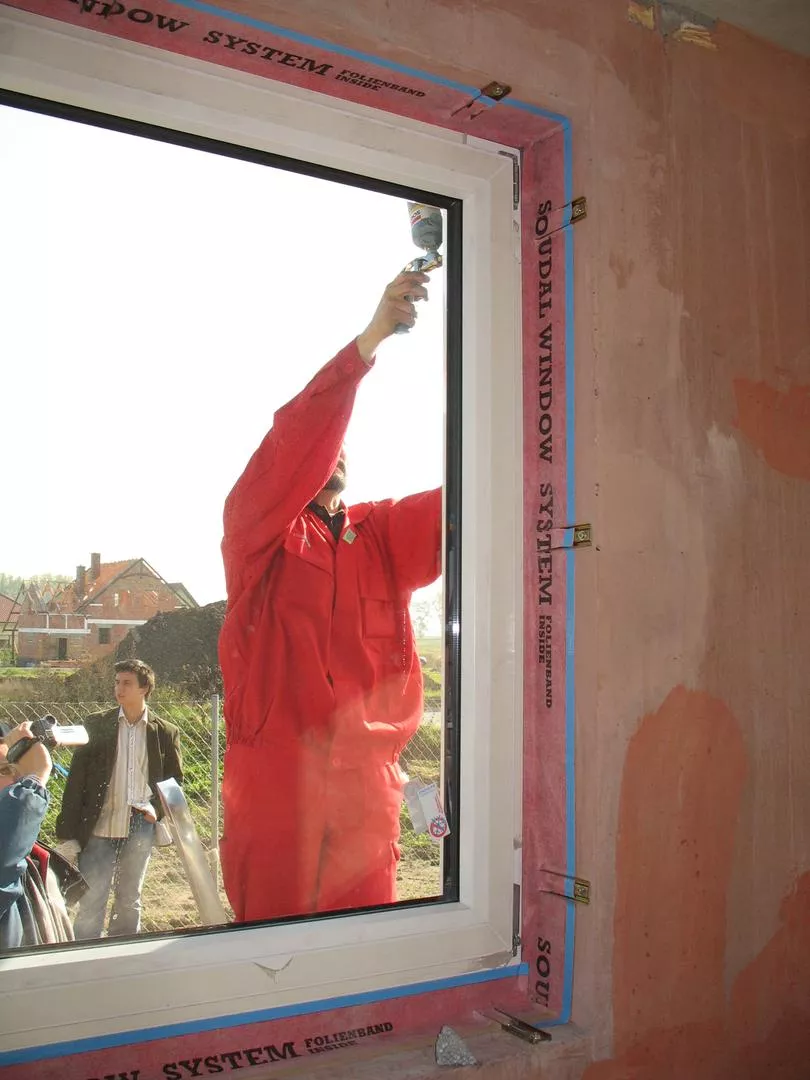

Montáž okien s použitím okenných pások a fólií sa bežne nazývala „teplá montáž“, ide síce naozaj o tesnú montáž, no nomenklatúra sa ujala a používa sa dlhé roky, takže existuje nemá zmysel s tým bojovať.

O teplej montáži okien hovoríme vtedy, keď sa na vyplnenie okennej škáry použijú materiály, ktoré zaisťujú tepelnú a zvukovú izoláciu a táto vrstva zostane suchá – pretože len tak nedegraduje. Existuje niekoľko druhov okenných fólií a výrobcovia uvádzajú koeficient SD charakterizujúci ich v technických listoch ako popis stupňa paropriepustnosti materiálu.

SD je koeficient difúzneho odporu, t.j. odolnosť daného materiálu voči vodnej pare vo vzťahu k hrúbke vzduchovej vrstvy, ktorá ponúka rovnaký odpor vodnej pare, preto je hodnota koeficientu vyjadrená v metroch . Napríklad SD=0,05 (5 cm) charakterizuje materiál s vysokou paropriepustnosťou a SD=20 je parozábrana.Pre efektívne utesnenie spoja okna sa na rám okna nalepí fólia alebo pásky - zvnútra parotesné (napr. SD=39) a z vonkajšej strany paropriepustné (napr. SD=0,05).

Teplá montáž okien - rozťahovacie pásky namiesto peny

Ďalším spôsobom teplej montáže okien je zateplenie a utesnenie okennej škáry pomocou dilatačnej pásky. Je to produkt vyrobený z polyuretánu a jeho hlavnou vlastnosťou je flexibilita. Páska je impregnovaná tesniacimi, izolačnými a hydrofóbnymi prostriedkami, ktoré spomaľujú rýchlosť jej rozťahovania. Existuje niekoľko typov/generácií rozširovacích pások. Výrobok používaný na teplú montáž okien musí mať tri funkcie: parotesnú, tepelnú/zvukovú izoláciu a paropriepustnú. Preto sa objavili pásky druhej generácie. Ide o výrobky s odolnosťou proti tlaku vetra s dažďom do 600 Pa (pri rýchlosti 110-120 km/h). Rozpínacia páska je z jednej strany (farebná) impregnovaná a je odolná voči difúzii vodnej pary len z tejto strany.Nezabezpečuje úplnú vzduchotesnosť, jeho odolnosť proti prenikaniu vzduchu je ≤ 0,10 m3/[(h.m.(daPa)n) Montáž je veľmi jednoduchá - nalepí sa okolo rámu okna, okno sa vloží do otvoru a zafixuje mechanicky. expanduje a utesňuje spoj.Čas montáže okna je podobný času potrebnému na inštaláciu a vypenenie okna, a teda takmer trikrát kratší ako pri kompletnej vrstvenej montáži, pri ktorej je pena pokrytá okennými fóliami. generácie multifunkčná páska sa roztiahne o 100%, t.j. na vyplnenie štandardnej šírky okennej škáry (cca 1,5 cm) použite pásku s parametrami 7-15 (stlačená je 7 mm a po úplnom roztiahnutí pri zachovaní parametrov odolnosti proti vetru tlak - 15 mm). Rozťažnosť tejto pásky je zároveň jej výhodou a montážnou chybou, nakoľko proces rozťahovania pásky začína ihneď po odvinutí z rolky

Existuje aj tretia generácia multifunkčnej pásky, ktorá má výhody svojho predchodcu a navyše utesňuje okennú škáru zo strany miestnosti (vďaka integrovanej fólii namontovanej vo vnútri budovy).Okrem toho má vyššiu odolnosť proti tlaku vetra – 1050 Pa (asi 150 km/h). Odstránila sa aj hlavná nevýhoda predchodcu, teda rýchle tempo rozširovania. Páska tretej generácie má šesťnásobnú expanziu, t.j. stlačená na kotúči na 2 mm sa roztiahne na 12 mm (od 3 do 18 mm alebo od 5 do 30 mm). Vďaka tomu majú montéri oveľa viac času na osadenie okna do steny (aj až hodinu), ako aj väčšiu montážnu vôľu pri osadzovaní rámu. Dôležitou otázkou, na ktorú je potrebné dbať pri inštalácii okien teplým spôsobom, je správna aplikácia pásky - fólia integrovaná s páskou musí byť umiestnená na boku miestnosti.

Najnovšia, štvrtá generácia multifunkčných pások sú hybridné pásky. Majú veľmi vysokú rozťažnosť (viac ako päťnásobok pôvodnej hrúbky) a nemajú žiadnu vnútornú ani vonkajšiu stranu, čím sa eliminuje možnosť zámeny počas inštalácie.

Teplá montáž okien - krok za krokom

Pri inštalácii okien teplým spôsobom je dôležité správne pripraviť otvor – povrch steny.Je pravdou, že medzi montérmi často panuje presvedčenie, že je to potrebné len pri montáži okien s použitím dilatačných pások. Nič nemôže byť chybnejšie. Aby bolo možné efektívne utesniť škáru vyplnenú polyuretánovou penou, mali by byť tesniace fólie nalepené na rovný a hladký povrch, bez výrazných prehĺbenín alebo škár muriva. A pretože sú fólie nalepené na oboch stranách rámu okna, v prípade potreby je potrebné vyrovnať celé ostenie a chyby prekryť omietkovou hmotou. Pri utesňovaní drevených výrobkov rozťahovacou páskou je potrebné dbať na kvalitu povrchu, na ktorý má páska expandovať.

Pred každou teplou montážou okien treba urobiť dôkladné meranie (nielen v prípade tesnenia páskami). Na tomto základe je potrebné zvoliť stupeň roztiahnutia pásky tak, aby mohla úplne vyplniť spoj. Napríklad pri páske s rozšírením 6-40 mm na každú stranu okna máme v ostení až 34 mm, teda 68 mm, čo je oveľa viac, ako montéri potrebujú na montáž okno.

  • v jednovrstvovej stene (ktorá má hrúbku aj 40-50 cm) by malo byť okno osadené približne v strede jej hrúbky. Nemal by sa montovať príliš hlboko, pretože má za úlohu presvetliť miestnosti a čím bližšie k vonkajšiemu okraju bude umiestnený, tým viac svetla prepustí do interiéru. Tiež sa nedá umiestniť príliš blízko k vonkajšiemu okraju, pretože profil rámu bude oveľa chladnejší, ako keď ho namontujete hlbšie do steny.
  • v trojvrstvovej stene je okno upevnené v izolačnej vrstve na dlhých kotvách pripevnených k vnútornej nosnej stene. Toto je optimálne riešenie. Izolačná vrstva má zvyčajne hrúbku 10-12 cm, takže okenný profil je obklopený izolačnou vrstvou.
  • v dvojvrstvovej stene je tradičný spôsob montáže okien ich upevnenie na hranici nosnej steny. V takejto situácii je povrch rámu susediaci so stenou teplý.Okrem toho je vystavené silným vplyvom teplotného rozdielu – zvnútra teplý a zvonka studený – čo môže spôsobiť zrážanie vodnej pary na povrchu okna. Už mierny presah okna do izolačnej vrstvy výrazne zlepšuje priebeh izoterm na ráme a okolo okna. Miera vyčnievania okna do izolačnej vrstvy závisí od jej plánovanej hrúbky. Vonkajší parapet by mal byť široký aspoň 10 cm. V dvojvrstvovej stene z 15-20 cm polystyrénu možno okná úplne vysunúť alebo len niekoľko centimetrov do izolačnej vrstvy. Nezabudnite, že profily pre energeticky úsporné a pasívne okná majú hrúbku až 9 cm. Optimálnym riešením je úplné vysunutie okna do izolačnej vrstvy. O takomto úplnom umiestnení okien v izolácii však možno uvažovať len vtedy, ak má byť dom zateplený na pasívnej úrovni, teda polystyrénom alebo minerálnou vlnou v hrúbke minimálne 20 cm.

Teplá montáž okna do tepelnoizolačnej vrstvy

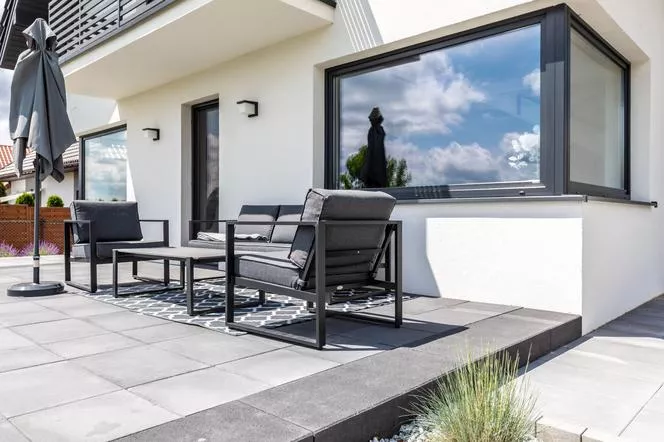

Toto je energeticky najefektívnejší spôsob inštalácie stolárstva v budove. Nazýva sa to aj montáž okna mimo steny alebo montáž cez presah. Z čisto technického hľadiska by sa iba takéto riešenia mali nazývať teplou montážou stolárstva. Umiestnenie okna do vrstvy tepelnej izolácie vedie k maximálnej tepelnej ochrane ostenia, ktorá je pri klasickej montáži do steny najmenej chránená - môžu sa ochladzovať glyfy a na styku okna môže vzniknúť tepelný most. so stenou.

Existujú dva hlavné spôsoby teplej inštalácie okien v izolačnej vrstve:

  • na kovových konzolách
  • v teplom ráme z hranolčekov

Rozdiel medzi systémami je značný, počnúc cenou a končiac technikou a náročnosťou montáže.

Systémové hranoly majú dĺžku 120 cm, montujú sa na stenu systémovým lepidlom a dodatočne priskrutkujú k stene skrutkami.Aby bol povrch spájaných prvkov rovný, spájajú sa nosníky pomocou tesárskych patentov, teda vhodne profilovanými koncami, napríklad lištami alebo do rybinového tvaru. Vďaka tomu práce súvisiace s teplou montážou okna vykonáva efektívne aj jedna osoba. Takáto teplá montáž umožňuje predĺženie okien až o 25 cm za lícom steny a maximálne zaťaženie hranolov môže dosiahnuť 200 kg/m.

Tepelná montáž okien pomocou kovových konzol je zasa úplne iná technológia. Prvým krokom montáže je inštalácia kotiev okolo okenného otvoru. Potom sa do nainštalovaných konzol nainštalujú okná a všetky nastavenia sa upravia pomocou skrutiek zvonku. Všetky práce musia byť vykonávané s veľkou presnosťou. Proces utesnenia namontovaných okien je tiež dvojstupňový. Najčastejšie montéri lepia parotesnú fóliu zvnútra, pričom izoláciu a paropriepustné tesnenie nechávajú na firmu, ktorá fasádu montuje.
