Pásová drenáž sa používa, keď sa podzemná voda hromadí okolo podzemných stien domu a hydroizolácia zlyhá. Pásová drenáž je systém drenážnych rúr, ktorých úlohou je zachytávať vodu a odvádzať ju na bezpečné miesto.

Pásové odvodnenie pomôže tým stavbám, ktoré majú vyrásť na pozemkoch s nepriaznivými pôdnymi a vodnými podmienkami.

Ak sme predtým nezadali skúšku pôdy, potrebu odvodnenia si uvedomíme, keď na dne výkopov pre základy uvidíme kaluže, ktoré sa objavili aj napriek slnečnému počasiu.Horšie, ak hladina podzemnej vody nie je konštantná a zvýši sa až po postavení domu. Hydroizolačná vrstva položená na základoch alebo stenách suterénu chráni pred vlhkosťou a vodou prichádzajúcou zo zeme. Často si však vyžaduje dodatočné riešenia, pretože sám o sebe nemusí byť schopný zastaviť dlhodobý tlak podzemnej vody. Pásová drenáž, podobne ako prísavka, zhromaždí časť vody a nasmeruje ju do dažďových odtokov, odtokov alebo na iné bezpečné miesto.

Je to nevyhnutné tam, kde sa môže nad základmi hromadiť podzemná voda. Odvodnenie nevyrieši problém, keď voda vyvíja hydrostatický tlak na základy. Potom je potrebné zabezpečiť ich hydroizoláciou pre veľké zaťaženie.

Detailný návrh odvodnenia vypracuje dodávateľ. Bude obsahovať informácie o priemere drenážnych rúr, spáde, s akým sa majú uložiť, hĺbke, do akej musia byť uložené, spôsobe odvádzania vody.

Obsah

  1. Projekt odvodnenia hraníc a prieskum lokality
  2. Schéma pásovej drenáže
  3. Kde vypustiť vodu, ktorá sa bude zachytávať drenážnym potrubím
  4. Drenážna pásová pokládka
  5. Pásová drenáž na náročných miestach
  6. Pásová drenáž v starom dome

Projekt odvodnenia hraníc a prieskum lokality

Najlepšie by bolo, samozrejme, kúpiť pozemok v oblasti, kde je pôda priepustná a hladina spodnej vody je už roky veľmi nízka a nehrozí jej zvýšenie. Stáva sa to, ale sporadicky. Väčšinou sú kritériá na výber stavebného pozemku rôzne a niekedy sa nehnuteľnosť zdedí a vy musíte akceptovať všetky podmienky na nej alebo ju predať.

Skôr než objednáme projekt, zavolajme geotechnika. Tento špecialista preskúma pôdu na pozemku a vydá posudok, ktorý bude obsahovať najdôležitejšie informácie o jej druhu a vodných pomeroch.Tento názor je pre dizajnéra vždy cenným tipom. Na jej základe bude pre neho ľahké vybrať najvhodnejší typ vodotesnej ochrany pre podzemné časti domu. Z toho vyvodí aj to, či má byť budova opásaná odvodnením. Keď kúpime hotový projekt, posudok bude nápomocný architektovi pri úprave. Riešenia základov v hotových projektoch sú zabezpečené pre najtypickejšie pôdne a vodné podmienky na pozemku.

Schéma pásovej drenáže

Systém pásového odvodnenia pozostáva z nasledujúcich prvkov:

  • PVC drenážne rúry dlhé 2-2,5 m s otvormi a hrdlami na vzájomné prepojenie jednotlivých sekcií. K dispozícii sú priemery rúr 100, 125, 160, 200 mm;
  • Revízne komory z PVC - vybavené tromi prípojkami so zátkami. Sú vysoké 70 alebo 80 cm a majú priemer 300 mm. Šachty sa vyberajú podľa priemeru drenážnych rúr. Môžu byť obohatené o nadstavce na zvýšenie ich výšky;
  • drenážne dosky s ryhovaným povrchom - sú vyrobené z tradičného polystyrénového alebo polystyrénového granulátu zlepeného bitúmenovou hmotou;
  • geotextília - dokúpite materiál na zásyp ako aj kolená a T-kusy na spojovanie rúr. Dajú sa spojiť aj s obyčajnými kanalizačnými kolenami a T-kusmi, ktoré sú lacnejšie. Niektoré systémy umožňujú použitie rúrok obklopených kokosovou alebo syntetickou netkanou textíliou, ktorá vytvára hrubú filtračnú vrstvu, ktorá ich navyše chráni pred zanášaním.

Na predaj sú aj zberné studne - väčšie ako revízne. Inštalujú sa v najnižšom bode drenáže a slúžia ako dočasný zásobník vody pred jej ďalším vypúšťaním. Takže vytvárajú gravitačný nárazník. Voda opúšťa žumpu až vtedy, keď prekročí určitú úroveň. Môže byť vybavená čerpadlom, ktoré pri prekročení určitej hladiny automaticky zapne a odoberie vodu z vane.

Kde vypustiť vodu, ktorá sa bude zachytávať drenážnym potrubím

  • vedú do kanalizácie - to je možné, ak je na náš pozemok napojená búrková kanalizácia. To je však zriedkavé. Na pripojenie na kombinovanú kanalizáciu je potrebné povolenie od jej správcu, t. j. kanalizačnej spoločnosti. Je možné, že povolenie na odvodnenie je už zahrnuté v zmluve s týmto zariadením, v takom prípade nebude potrebný samostatný súhlas;
  • priamo do nasiakavých studní – toto je bežné riešenie používané, ak to pôda umožňuje. Šachta je hlboká, 1-2 metrová jama s priemerom asi 50 cm, vyplnená štrkom. Musí siahať až po vrstvu priepustnej pôdy, takže niekedy, keď je veľmi hlboko pod vrstvami hliny, je takmer nemožné urobiť studňu;
  • na vsakovanie pozemku - z drenážneho potrubia (z najnižšieho bodu) je potom vyvedené dlhé potrubie do miesta vzdialeného 20-30 m od objektu, kde môže dochádzať k postupnému vsakovaniu vody do zeme.To umožní konečnú perforovanú časť potrubia. Tu je možné použiť lacnejšie plné a dierované kanalizačné potrubia (diery vytvorené vŕtačkou). Samozrejme, infiltrácia môže byť úspešná len vtedy, ak má pôda dostatočnú priepustnosť a pozemok je veľký. Vsakovacia rúra by mala byť položená na vrstvu štrku oddelenú od zeme geotextíliou. Hĺbka výkopu pre potrubie by mala byť celkovo približne 50 cm;
  • priamo do studne - to je jedna z mála možností, keď nie je kanalizácia a zem okolo je hlina. Voda je následne vypúšťaná do hlbokej studne (cca 2-3 m), z ktorej bude odčerpávaná a smerovaná na polievanie zelene na pozemku. Čerpadlo s plavákom a automatickým spínačom sa potom odčerpá. Začína sa, keď hladina vody v studni stúpne. Vodu zo studní je možné čerpať aj do veľkých nádrží a využívať ju počas suchých dní na polievanie či iné účely. Náklady na 20 000 l nádrž sú 5 000 – 6 000 PLN.Je pochovaný v zemi;
  • odtok do vodnej nádrže alebo priekopy - ak je na našom pozemku vodná nádrž (jazierko, jazero), môžeme do nej nasmerovať vodu kanalizáciou. Ak získame povolenie od krajského úradu, budeme môcť vypustiť vodu do rieky alebo do odvodňovacej priekopy. Prijímač vody musí byť nižšie ako najnižší bod systému. V opačnom prípade môže voda z neho tiecť späť do drenážneho potrubia.

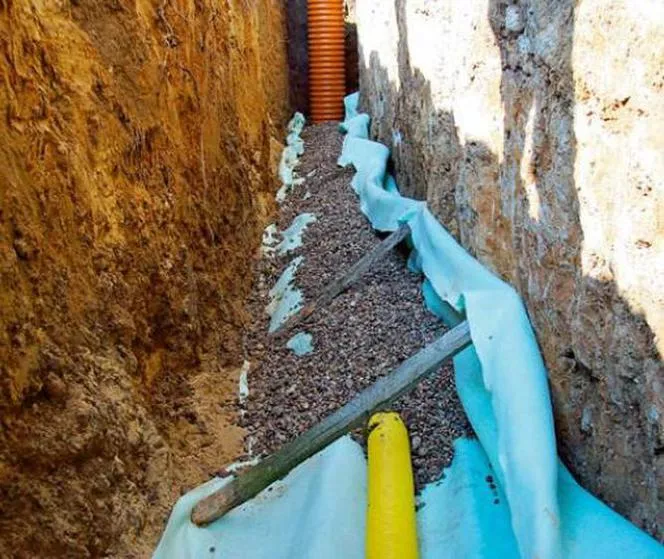

Drenážna pásová pokládka

  1. Odvodňovacie potrubia by mali viesť približne v hornej časti pätiek, nie pod nimi.
  2. Ak sú pätky nižšie ako 40-50 cm, bude potrebné položiť drenážne rúry s najmenším priemerom alebo ich nahradiť francúzskou drenážou (štrk len obalený geotextíliou).
  3. Štrkový zásyp nesmie zasahovať pod spodnú hranu pätiek.
  4. Zásyp musí byť zabalený do geotextílie, inak sa systém začne časom upchávať.
  5. Geotextília sa položí na základové steny pred ich zakrytím tepelnoizolačnými drenážnymi doskami.
  6. Keď použijeme drenážne rúry obklopené kokosovým rúnom, nie je potrebné klásť geotextíliu.
  7. Rúry sú pripojené k kontrolným komorám pred dokončením zásypu.
  8. Zásyp musí obklopovať potrubie s minimálnou hrúbkou 15 cm.
  9. Ak je pôda okolo pätiek sypká, pod štrkovú výplň by sa mala umiestniť stabilizačná vrstva chudého betónu.
  10. Základové steny musia byť zasypané priepustným materiálom - pieskom, štrkom, keramzitom alebo v konečnom dôsledku priepustnou prírodnou zeminou.
  11. Odvodňovacie potrubie nesmie byť napojené na drenážne potrubie odvádzajúce vodu zo strechy - pri silných dažďoch voda zaplaví základy a vyrazí revízne komory.

Pásová drenáž na náročných miestach

Pásová drenáž sa zvyčajne robí po vybudovaní základov. Niekedy však pozemok vyžaduje predbežné odvodnenie, pretože hladina podzemnej vody je vysoká. Potom sa urobí niekoľko kontrolných jám, aby sa zistilo, aká hlboká je voda. Neskôr sa robia výkopy pre pásové odvodnenie vo vzdialenosti 1-1,5 m od okraja budúcich pätiek. Rúry a ďalšie komponenty systému sú položené. Po niekoľkých dňoch sa kontroluje hladina vody v kontrolných jamách a jej prietok cez revízne komory. Ak vidíte, že hladina vody klesla, je to znamenie, že drenáž splnila nádeje do nej vkladané a základy sa môžu stavať, počnúc výkopmi. Ak je dom umiestnený na svahu a je potrebné urobiť drenáž, možno potrubia položiť len rovnobežne so stenami nastavenými priečne na smer svahu. Bočné steny sa odvodnia bez rúr zasypaním spodnej časti výkopu štrkom (tzv. francúzska drenáž). Horné potrubie potom odvádza vodu do strán (obojsmerný sklon), odkiaľ steká do najnižších potrubí a odtiaľ na miesto určenia.Dôležité je, aby boli steny izolované tepelnoizolačnými doskami, ktoré podporujú odvodnenie. Prezentované riešenie je len jeden príklad.

Konkrétny spôsob riešenia takýchto terénnych podmienok musí navrhnúť projektant.

Pásová drenáž v starom dome

Pásové odvodnenie je usporiadané nielen okolo novostavieb. Niekedy musíte omotať rúry okolo základov starších budov. Bude preto potrebné odkopať podzemné steny, aby sme sa dostali k základovým pätkám. Drenážne rúry vykopeme a položíme jednu po druhej - stenu po stene. Odkrytie všetkých stien naraz by mohlo poškodiť stabilitu základov domu. Po vykopaní základov musia byť steny vysušené a ošetrené hubami, ak to samozrejme budú vyžadovať. Neskôr sa prebuduje alebo opraví zvislá a vodorovná hydroizolácia a následne sa uložia drenážne potrubia.
