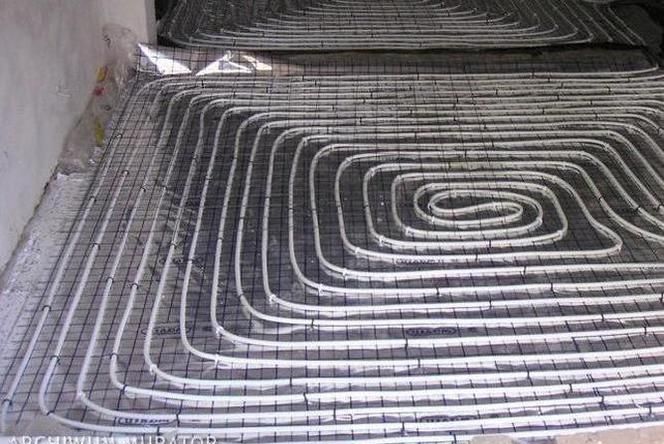

Každá slučka podlahového vykurovania by mala byť vyrobená z jednej časti potrubia, ktorá je položená v špirále, aby sa dosiahlo rovnomerné rozdelenie teploty po celom zahrievanom povrchu.

Správne usporiadanie rúr podlahového kúrenia a správne vykonanie poteru - to sú len niektoré z prvkov, ktorým musíte venovať pozornosť pri inštalácii podlahy. Prečítajte si, ako by mala vyzerať správna inštalácia tejto inštalácie.

Spôsoby kladenia podlahového vykurovania

Podlahové vykurovanie je tvorené slučkami z jednotlivých častí potrubia - z dôvodu rizika odizolovania spojov ich nepripojujte k podlahe. Slučka by nemala byť dlhšia ako 150 m, aby nevytvárala príliš veľký hydraulický odpor. Vzhľadom na skutočnosť, že teplota vody so vzdialenosťou od zdroja tepla klesá, by sa rúry mali viesť určitým spôsobom - tvoriace špirály, v ktorých sa v nasledujúcich radoch striedajú prívodná a vratná časť.

Rúry je tiež možné usporiadať do meandrov (cievok). Je to trochu jednoduchšie, ale potom sa podlaha nezohrieva rovnomerne - čím ďalej, pri pohľade v smere toku vody, tým chladnejšie je. Rúry sú spojené s rozdeľovačmi - nosníkmi s prípojkami, na ktoré sú pripevnené armatúry vhodné pre zvolený systém spájania potrubí. Počet pripojení musí zodpovedať počtu vykurovacích slučiek.

Prečítajte si tiež:

  • Podlahové kúrenie: 7 dôležitých pravidiel >>>

Rozdeľovače sú vždy inštalované vo dvojiciach - prívod a spätný tok. Prvá voda tečie z kotolne, druhá - je vypustená po pretekaní potrubím. Pripevňujú sa k stene v strednej časti domu - zvyčajne postačuje jeden pár rozvádzačov na každom poschodí. Na ich stavbu sa používajú špeciálne skrinky, ktoré sú najlepšie umiestnené v predtým pripravených výklenkoch v stenách.

Odvzdušnenie podlahy pri plnení vodou

Pri plnení systému sa musí systém odvzdušniť, aby boli odvzdušňovacie ventily pripojené k rozdeľovačom. Aby tento proces fungoval správne, distribútori by mali byť 40-50 cm nad úrovňou podlahy. Pokladanie každej rúry začína pripojením jedného konca k napájaciemu rozdeľovaciemu potrubiu. Potom sa uskutoční podľa projektu, postupne sa odvíja z role a okamžite sa upevňuje na zem pomocou určených úchopov s vopred nastaveným odstupom medzi susednými úsekmi. Závisia od priemeru potrubia, teploty, ktorá sa má udržiavať v miestnosti, tepelných strát, teploty prívodu a spiatočky vo vykurovacom systéme a druhu podlahy (keramická dlažba, drevo, koberec). Intervaly sú obvykle 15 až 25 cm, nie väčšie ako 30 cm.

Pozrite sa, čo odporúčame:

Pokladanie podlahy v okrajových zónach

V okrajových zónach (1 m široký pruh pri vonkajších stenách s oknami a dverami) sa zmenšujú na 10 cm, takže podlaha v týchto miestach má mierne vyššiu teplotu. Potrubie sa nemôže príliš ohnúť. Musíte skontrolovať minimálny polomer ohybu povolený výrobcom. Všeobecne zodpovedá päťnásobku priemeru rúry (8 cm pre rúru s priemerom 16 mm). Po položení celej slučky je potrubie vedené k spätnému rozdeľovaciemu potrubiu, odrezané a spojené s vhodným príslušenstvom.

Naplnenie podlahy vodou a vytvorenie poteru

Keď sú rúry položené, pripevnené a pripojené k rozdeľovačom, naplnia sa vodou, odvzdušnia sa a vykoná sa skúška tesnosti zariadenia, pričom sa vytvorí tlak 0, 6 MPa počas 24 hodín. Akonáhle ste si istí, že inštalácia je pevná, môžete začať položiť podlahovú podložku. Potrubie by malo zostať naplnené vodou pri tlaku 0, 2 - 0, 3 MPa, kým betón nezaschne.

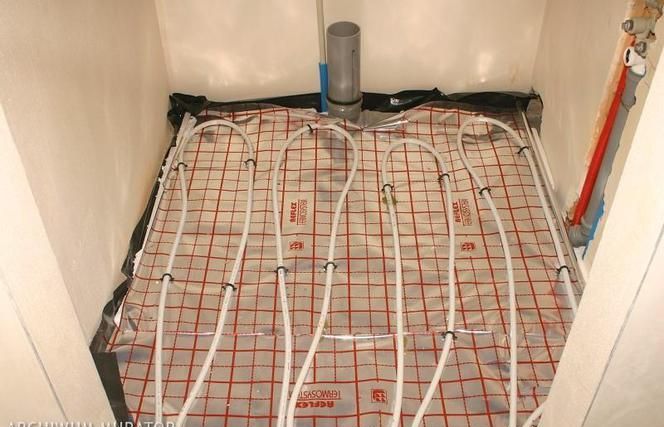

Podlahové kúrenie môže byť tiež usporiadané vo forme meandrov. Teplota podlahy je potom o niečo vyššia okolo počiatočnej časti potrubia, takže by mala byť blízko vonkajšej steny. V pobrežnej oblasti (do 1 m od steny) pod oknami je možné odstupy mierne zmenšiť, takže tam je podlaha teplejšia

Podlahovina je najčastejšie vyrobená zo zmesi cementu, piesku a vody, ale pri pokládke podlahového vykurovania sa musí pridať plastifikátor, aby sa zvýšila pevnosť, zlepšila plasticita, znížilo zmrašťovanie počas viazania, nasiakavosť a pórovitosť malty. Plastifikátor umožňuje jeho priľnutie k rúrkam, čo je podmienka dobrého vedenia tepla. Pri použití plastifikátora dodržiavajte pokyny výrobcu týkajúce sa podielu zložiek v maltovej zmesi. Malo by sa pamätať na to, že pevnosť podlahovej dosky v tlaku by mala byť najmenej 12 MPa a jej pevnosť v ťahu 3 MPa.

V súčasnej dobe sa podlahové krytiny obvykle vyrábajú z hotových zmiešaných cementových zmesí obsahujúcich plastifikačné prísady a urýchľujúcich lepenie, s prímesou sklenených a polypropylénových vlákien, ktoré bránia praskaniu dosky, t. J. Nahradeniu antispazmodickej výstuže. Ich výhodou sú presne vybrané podiely prísad a dôkladné premiešanie. Pri výbere hotovej zmesi skontrolujte, či sa pre vyhrievané podlahy odporúča, z ktorej hrúbky môže byť podkladová vrstva vyrobená (aká by mala byť hrúbka vrstvy nad vykurovacími rúrami) a aké môžu byť maximálne rozmery vykurovacej platne.

Aké základy môžu byť použité pre podlahu

Podlahové kúrenie je okrem cementových poterov vhodné aj pre anhydrit, ktorý sa môže používať iba v suchých miestnostiach. Nesmú sa umiestňovať na miesta, kde by mohla voda vytekať na podlahu, pokiaľ nie sú chránené takzvanou tekutou fóliou. Sú ľahšie ako cementové, zohrievajú sa rýchlejšie, sú ohybné, takže nepraskajú a nerozpadajú sa pod vplyvom zmien teploty. Nemusíte ich vyzbrojovať. Usporiadajú sa ľahko, pretože sú tekuté a majú samonivelačné vlastnosti. Vytvárajú rovnomerný, hladký povrch. Pri nanášaní podkladovej vrstvy buďte veľmi opatrní, aby ste nepoškodili rúrky (nepoužívajte špicaté kryty topánok) a nepoškodili ich upevnenie a ubezpečte sa, že malta sa nedostane za rozpínaciu pásku.

V tejto chvíli je potrebné skontrolovať tlak v potrubí - jeho pokles môže naznačovať poškodenie potrubia. Inštaláciu je možné uviesť do prevádzky až po skončení doby dozrievania cementovej základne - po 28 dňoch (pokiaľ výrobca hotovej zmesi nedovolí kratšiu dobu) a anhydritu po siedmich dňoch.

Uvedenie do prevádzky spočíva v zahrievaní dosky, t.j. postupnom zvyšovaní teploty vody dodávajúcej zariadenie. Začína sa pri 25 ° C, udržuje túto teplotu tri dni a potom sa každých 24 hodín zvyšuje o 5 ° C, až kým sa nedosiahne maximálna teplota. Počas tejto doby by sa miestnosti nemali vetrať. Až po namáčacej dobe môžete začať nanášať povrchovú vrstvu na podlahu.
