Odkvapové systémy sú základným prvkom stavby, ktorý zaručuje správny odvod vody zo strechy. Aby plnili svoju funkciu, praktickú aj vizuálnu, treba ich správne vybrať a nainštalovať. V článku vám poradíme, ako správne namontovať odkvapy, aby boli tesné a slúžili nám dlhé roky.

Obsah

  1. Typy odkvapových systémov
  2. Ako sa majú inštalovať odkvapy?
  3. Upevnenie háku
  4. Spojovacie odkvapy
  5. Inštalácia zvodov
  6. Koniec zvodu
  7. Kontrola tesnosti odkvapového systému
  8. Čo potrebujem skontrolovať po inštalácii odkvapu?
  9. Najčastejšie chyby pri montáži odkvapov

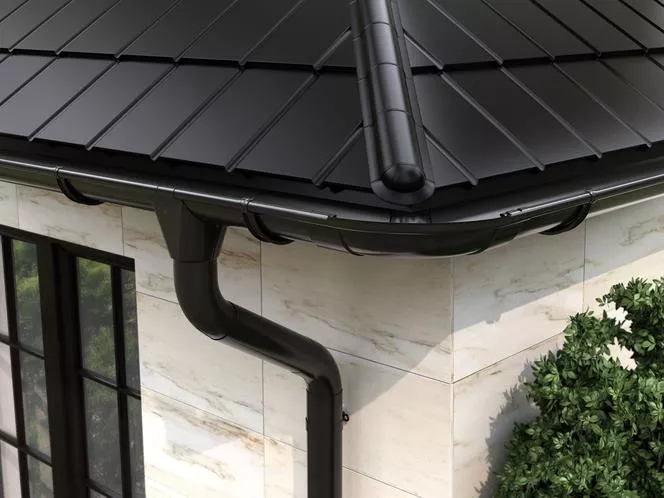

Typy odkvapových systémov

Odkvapové systémy je možné rozdeliť podľa tvaru úrovne odkvapu (žľabu) a materiálu.

Z hľadiska formy rozlišujeme riešenia:

  • klasické, teda polkruhové žľaby, vyznačujúce sa dnom zakriveným do kruhu; pri pohľade zboku sú spojené s časťou prsteňa;
  • štvorec, kde je dno ploché a uhly sú pravé; v bočnej časti pripomínajú štvorec alebo obdĺžnik otvorený hore;
  • žľaby s krytom, kde je možné skryť polkruhové aj štvorcové prvky a integrovať ich do tela budovy, čím sa esteticky spája strecha bez odkvapov s jej fasádou.

Odkvapové systémy sú vyrobené z materiálov ako:

  • oceľ - najobľúbenejší je pozinkovaný plech, ale jeho hrúbka by nemala byť menšia ako 275 g/m2 ; dôležitú úlohu zohráva aj hrúbka ocele - na poľskom trhu v odkvapových systémoch je to zvyčajne 0,6 mm; konečná vrstva zodpovedná za farebnú stálosť je rovnako dôležitá - nemôže byť nižšia ako 0,25 μm' menej populárne, aj keď lacnejšie, sú galvanizované odkvapy, bez farebného náteru;
  • PVC, teda nemäkčený polyvinylchlorid - v tomto prípade je mimoriadne dôležitá odolnosť profilu a farby; niektorí výrobcovia s cieľom získať čo najoptimálnejšie riešenia kombinujú počas výrobného procesu dva rôzne druhy PVC, používajú aj špeciálne prísady a nátery fixujúce farbu;
  • meď - zliatina drahých kovov - materiál je odolný, ale veľmi citlivý na prítomnosť iných kovov (koroduje vo svojom okolí), prirodzene pokrýva patinu (mení aj farbu), montáž medených výrobkov vyžaduje špecializované náradie;
  • titán-zinok - zliatina zinku s prídavkom titánu, medi a hliníka - pokrytá aj ochrannou vrstvou patiny; pridanie titánu zvyšuje odolnosť voči kyslým dažďom; systémy sa vyznačujú vysokou mechanickou pevnosťou a odolnosťou proti poškriabaniu, ako aj bez korózie na rezných hranách;
  • hliník - žľaby z tohto materiálu musia byť, podobne ako oceľové žľaby, zvonka chránené ochrannými nátermi (s indexom nie menším ako 25 μm), nevyžadujú však zinkovanie; hrúbka prvkov je 0,8 mm; sú odolné, ale sú veľmi citlivé na prostredie, v ktorom sú inštalované - hliník neznáša vysokú salinitu.

Ako sa majú inštalovať odkvapy?

Správna montáž odkvapového systému je veľmi dôležitým aspektom ovplyvňujúcim nielen tesnosť celého systému, ale aj komfort užívania stavby.

Normou, ktorej podliehajú odkvapové systémy, je PN-EN 12056-3 „Systémy gravitačnej drenáže vo vnútri budov.Časť 3: Potrubie na dažďovú vodu. Návrh usporiadania a výpočty“. Tento dokument jasne stanovuje, ako má byť žľab umiestnený vo vzťahu k odkvapovej línii, t.j. jeho predná hrana by nemala byť namontovaná vyššie ako zadná (princíp pretečenia vody pri silných dažďoch). Taktiež nemôže presahovať líniu predĺženia sklonu strechy, t. j. tvoriť bariéru pre zosuv snehu zo svahu. Ak túto podmienku nemožno splniť (napr. veľký uhol sklonu), mali by sa použiť snehové zábrany.

Sklon v žľabe ovplyvňuje rýchlosť prúdenia vody - čím je väčšia, tým lepšie, pretože nečistoty nezostávajú v úrovni žľabu. Je povolené používať žľaby v nespádovom systéme (od 0 do 1 mm na 1 m žľabu), ale vyžaduje si to niekoľko pravidiel - vzdialenosť odtokových lievikov od seba nemôže byť väčšia ako 8 m a/ alebo úsek žľabu, z ktorého sa zbiera voda do stúpačky, by nemal byť dlhší ako 6-8 m.

Pred pokračovaním v inštalácii si pozorne preštudujte návod na inštaláciu príslušného systému.Mal by obsahovať presné pokyny, ktoré je potrebné dodržiavať. Okrem toho výrobcovia často poskytujú inštruktážne videá a špeciálne aplikácie na podporu celého procesu. Každý zo systémov sa trochu líši z hľadiska montáže, ale všeobecná schéma je nasledovná,

Upevnenie háku

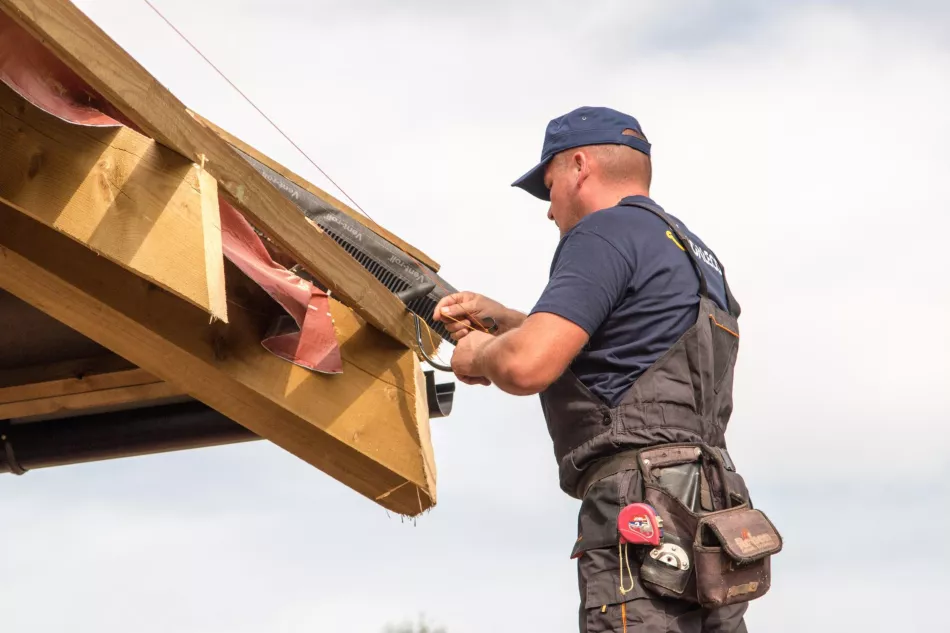

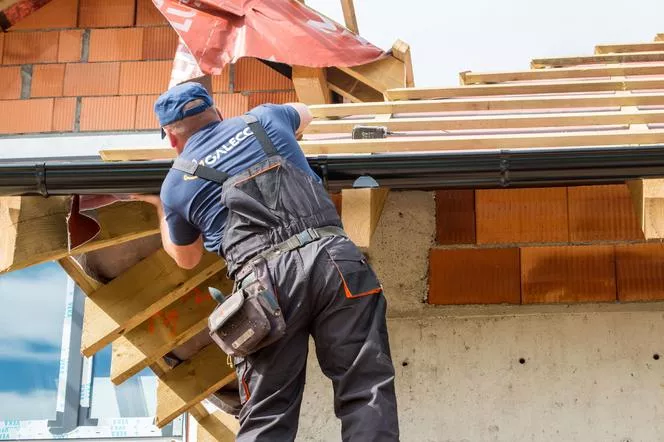

Pri týchto prácach pamätajte na to, že odkvapy nie je možné inštalovať nad úroveň roviny nadstavby strechy. Pri priskrutkovaní madiel na odkvapovú dosku, krokvy, laty, steny alebo špeciálnu koľajnicu je potrebné ich nastaviť tak, aby sa predĺžili o 1/2 alebo 2/3 svojej šírky. Najvyšší hák by mal byť umiestnený ďaleko od vstupu do odpadovej rúry a najnižší hák by mal byť namontovaný hneď vedľa lievika. Pri montáži sa vám bude hodiť aj vlasec, ktorý pomáha pri získavaní potrebného sklonu smerom k zvodu - treba ho natiahnuť medzi krajné háčiky.To uľahčí inštaláciu zvyšných hákov, tie by mali byť približne 10-15 cm od rohov, konca odkvapu a miesta, kde bude umiestnená zvodová rúra a spojky. Sú inštalované na úrovni označenej rybárskym vlascom.

Spojovacie odkvapy

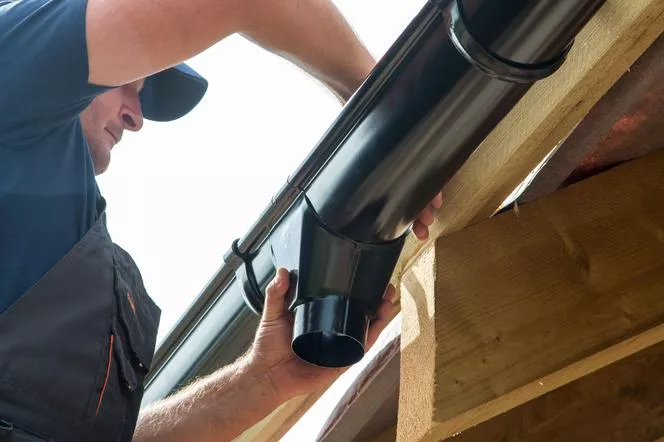

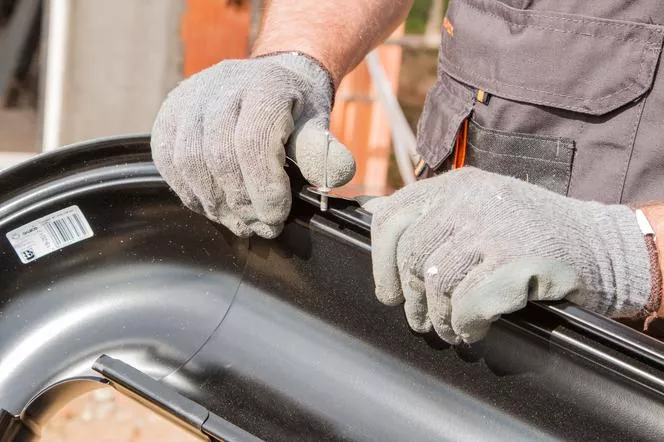

Pred inštaláciou žľabu na háky je potrebné ho dôkladne zmerať a odrezať, aby sa spojovacie miesta nenachádzali tam, kde boli osadené háky. Na tento účel použite špeciálne západky vybavené zátkami. Sú namontované v zadnej časti žľabu. Predný hák je ohnutý nadol, potom otočený smerom k odkvapu a uzavretý sponou. Pri spájaní žľabov pamätajte na to, že ak sú dlhšie ako 20 m, mali by byť rozdelené na menšie časti a na to budete potrebovať dilatačné škáry. To zase znamená viac odtokov a potrubí.

Inštalácia zvodov

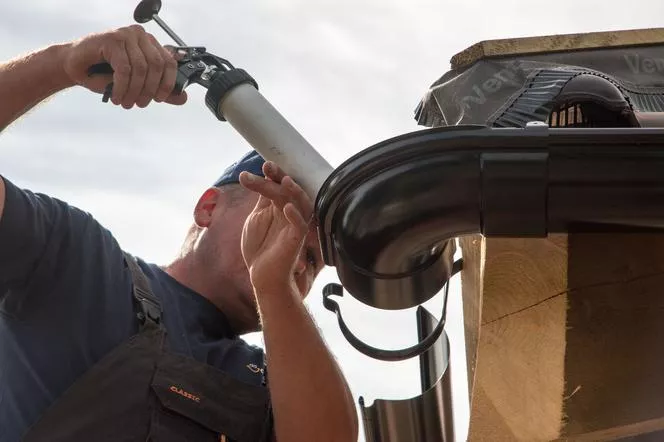

Na pevné upevnenie zvodovej rúry budú užitočné svorky a kolená s rôznymi uhlami ohybu, ktoré vám umožnia zmeniť jej smer.Svorky sa inštalujú pod dolné koleno presadenia v intervaloch maximálne 2 m. Mali by byť umiestnené aj pod miestami pripojenia potrubia. Pred inštaláciou zvodov si dôkladne zmerajte vzdialenosť medzi stenou a žľabom, pretože tento rozmer určuje vertikálnu polohu prvej príchytky zvodu. Najbezpečnejšie je upevniť potrubie na oboch stranách, aby sa zabezpečilo, že túto časť nepoškodí ľad alebo sneh. Vývod by mal byť asi 30 cm nad zemou.

Koniec zvodu

V situácii, keď je dažďová voda vypúšťaná do studne, kanalizácie alebo iného typu nádrže, je možné na konci zvodu nainštalovať vtok s usadzovacou nádržou a kontrolou. Keď však má na pozemok tiecť dažďová voda, stačí chrlič.

Kontrola tesnosti odkvapového systému

Posledným krokom je kontrola kvality vykonaných prác, teda tesnosti odkvapového systému.Je to dôležité ako z pohľadu investora (získanie záruky na montáž), tak aj pokrývačov (zabezpečuje kvalitu a spoľahlivosť ich práce). Overenie by sa malo vykonať ihneď po dokončení prác, pretože reklamácia služby inštalácie systému po dlhej dobe je veľmi náročná na realizáciu a je ľahké ju podkopať. Pre kontrolu tesnosti naplňte žľaby vodou asi do 3/4 ich výšky a uzatvorte odtoky. Ak potrubia nikde netečú, systém funguje správne.

Čo potrebujem skontrolovať po inštalácii odkvapu?

Niektorí výrobcovia označujú citlivé miesta, ktoré je potrebné skontrolovať a overiť. Patria sem:

  • spojovacie žľaby/zvody - musia byť tesné, ale zároveň umožňovať, aby tieto prvky fungovali nezávisle od seba; v niektorých systémoch sa odporúča urobiť dilatačné škáry na týchto miestach;
  • rohy - mali by byť tesné a ideálne prenášať líniu zostupu úrovne žľabu na druhý svah;
  • háčiky - každý by mal ležať rovnomerne na dne odkvapu; ich rozstup je vždy určený výrobcom a musí byť dodržaný;
  • odtok - pri pokuse o odvedenie dažďovej vody do zvodu je potrebné skontrolovať tesnosť tohto prvku;
  • lakte - majú stanovený uhol aplikácie (možné sú len malé odchýlky);
  • potrubné svorky - rozstup a ich počet vždy uvádza výrobca,
  • koncovky - pri pokuse o odvedenie dažďovej vody skontrolujte ich tesnosť, nesmú pretekať.

Najčastejšie chyby pri montáži odkvapov

Popri vykonávaní montáže v rozpore s návodom, ktorá je prvým krokom k nesprávnemu ovládaniu odkvapového systému, patria medzi najčastejšie chyby:

  • nesprávne umiestnenie odkvapu vzhľadom na sklon strechy,
  • žiadne dilatačné škáry na spojoch odkvapov, čo im bráni v samostatnej práci,
  • nesprávne vyrovnanie hákov - žľab nie je rovnomerne umiestnený na všetkých prvkoch, niektoré háčiky visia samy bez toho, aby do nich bol žľab zapustený,
  • správne nastavené rohy, žiadny prenos výšky odkvapu z oboch strán rohu,
  • nesprávne usporiadanie háčikov, žiadne ďalšie háčiky v zónach určených výrobcom,
  • chýbajúca správna ochrana pred snehom - sneh poškodzuje odkvap pri zosúvaní zo strechy.
