Tu je funkčný dom s dobrou architektúrou, kde sa spájajú staré osvedčené technológie s novými technikami realizácie. Vďaka racionálne zvoleným riešeniam má mierny dopad na okolie a životné prostredie. Takto by vyzeral dom budúcnosti?

Obsah

  1. Dom budúcnosti - vízia konfrontovaná s realitou
  2. Nekonvenčná stavba domu
  3. Drevená stavebná konštrukcia
  4. Montáž hotových prvkov na mieste
  5. Balkóny a terasa v dome budúcnosti
  6. Dokončovacie práce
  7. Vnútorné inštalácie
  8. Energia a ekológia

Stará a známa hrazdená stavba, známa aj ako hrazdená stena, sa v stavebníctve používa už od 17. storočia. Historická budova bola inšpiráciou pre nové nápady a znovuobjavenie zabudnutej drevenej rámovej konštrukcie, tentoraz v modernej verzii.

Dom budúcnosti - vízia konfrontovaná s realitou

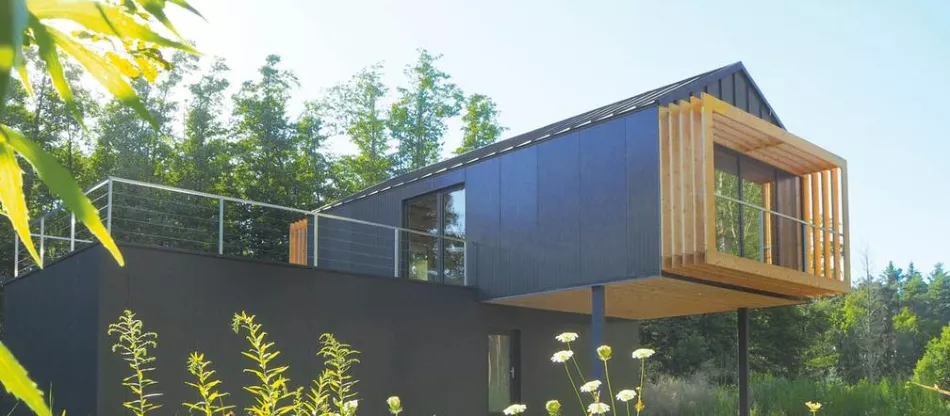

Architektonické vízie a inšpirácie, z ktorých to všetko začalo, bolo potrebné konfrontovať s realitou, teda zákonnými požiadavkami zahrnutými v podmienkach výstavby. Teleso stavby tvoria dva na sebe naukladané kvádre. Vyšší je zakončený šikmou strechou, ktorú vyžaduje zákon, a na druhom je veľká terasa. Kvádrový tvar spestrujú moderné drevené balkóny. Veľká terasa, balkóny a veľké okná na poschodí poskytujú krásny výhľad na les, nerušený nízkou vegetáciou, z obytnej časti, ktorá sa tu nachádza.Toto nezvyčajné funkčné členenie interiérov odráža potreby obyvateľov a tvar budovy.

Nekonvenčná stavba domu

Dom bol navrhnutý s ohľadom na finančné možnosti investora. V prvom rade sa upustilo od typických základov. Namiesto tradičných pätiek sa vyrobilo osem železobetónových pilót. Týmto spôsobom bol zabezpečený optimálny prenos zaťaženia z nadzemnej konštrukcie do nosnej pôdy a odbúrali sa typické zemné práce.

Všetky prvky nadzemnej konštrukcie budovy a fasády boli pripravené na výrobnej linke s toleranciou +/- 1 mm. Na stavbu boli dodané v balíkoch a zostavené trojčlenným tímom. Kompletná montážna zostava pripravená na základe podrobného návrhu pri výrobe umožnila eliminovať chyby a úpravy, ktoré mali veľmi pozitívny vplyv na výslednú kvalitu stavby.

Všetky vonkajšie priečky budovy boli zjednotené z hľadiska rozmerov, typu tepelnej izolácie, opláštenia, tesárskych spojok a pod. Cieľom bolo uľahčiť montáž a organizáciu stavebného procesu. Množstvo použitých materiálov a komponentov je minimálne. Počas procesu návrhu boli vykonané optimalizácie, ktorých výsledkom bolo niekoľko významných vylepšení ovplyvňujúcich proces montáže.

Dom má rámovú konštrukciu, ktorej veľkou výhodou je jednoduchosť a voľnosť vnútorného usporiadania. Konštrukčné prvky sú umiestnené iba v rámci obrysu vonkajších stien, takže v tradičnej konštrukcii neexistujú žiadne typické obmedzenia. Vzniká tak nová kvalita v budove - flexibilné tvarovanie delení počas prevádzky domu, prispôsobené aktuálnym potrebám.

Drevená stavebná konštrukcia

Nosný rám budovy bol vyrobený z lamelového dreva BSH GL24 s použitím prvkov s prierezom 24 x 12, 12 x 12 a 12 x 8 cm.Stropná konštrukcia je z drevených trámov C24 s prierezom 22 x 4,5 cm. Lepené rezivo sa vyznačuje vysokou nosnosťou a odolnosťou konštrukcie. Ide o materiál pochádzajúci z obnoviteľných zdrojov, nevyžaduje veľké množstvo primárnej energie vo výrobnom procese a jeho prirodzené úžitkové hodnoty sú všeobecne známe a čoraz viac oceňované. Podiel drevenej konštrukcie na plochu budovy je malý - len 0,08 m³/m², čo robí stavbu mimoriadne ekonomickou.

Montáž hotových prvkov na mieste

Prvou etapou bolo podopretie základových pilót pomocou lamelových základov BSH GL24 s prierezom 24 x 12 cm. Drevené trámy C24 s prierezom 22 x 4,5 cm sú osadené v ráme z prízemných trámov, ktoré tvoria konštrukciu prízemia. Už po niekoľkých hodinách boli osadené piliere stien prízemia a na druhý deň bol zmontovaný strop (podobne ako podlaha prízemia). Na spojenie konštrukčných prvkov boli použité štandardné tesárske spojovacie prvky.Opláštenie podláh bolo vyrobené z vodeodolnej stavebnej preglejky s hrúbkou 19 mm.

Vzhľadom na značnú veľkosť a hmotnosť drevených trámov bola konštrukcia podlahy postavená pomocou výložníka HDS.

Väzník je vyrobený z prefabrikovaných priehradových väzníkov z dreva C24. Ich inštalácia trvala len niekoľko hodín. Potom sa začalo s montážou vonkajšieho opláštenia stien a strechy. Fasáda je vyrobená zo sendvičových panelov a strecha je pokrytá prefabrikovaným plechom so stojatou drážkou. Vďaka týmto riešeniam bola budova postavená v pôsobivo krátkom čase. Dom rástol ako huby po daždi.

Inovatívne spojenie oboch známych technológií - dreveného rámu a sendvičových panelov - sa zrodilo z hľadania nových riešení v súlade s trendmi moderného stavebníctva. V prvom rade bol dosiahnutý základný cieľ – čo najrýchlejšia montáž stavby pri nízkych nákladoch. Otvorenú škrupinovú budovu postavili za menej ako týždeň. Ďalšou výhodou bolo získanie zaujímavého architektonického efektu.

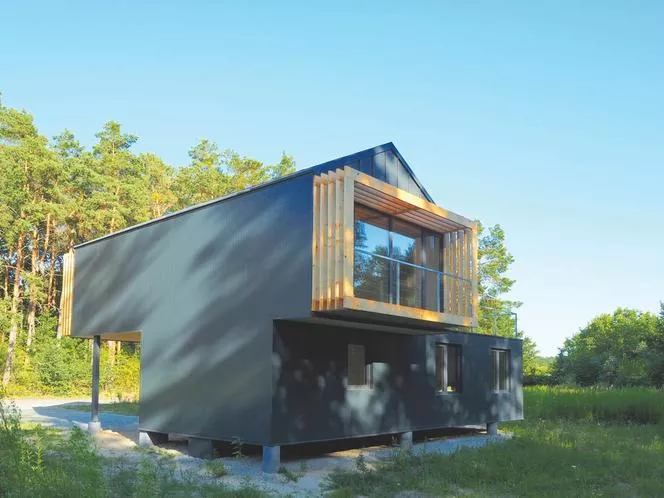

Osem železobetónových pilót, zapustených do zeme 2-3 m pod úrovňou terénu, podopiera rám z lepeného dreva. Vo vnútri boli inštalované nosníky tvoriace konštrukciu prízemia

Balkóny a terasa v dome budúcnosti

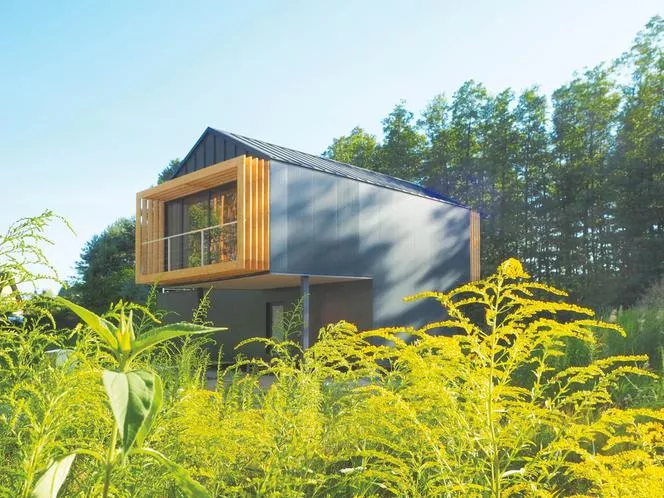

Balkóny sú vyrobené z konštrukčného dreva C24 s prierezom 4,5 x 24,5 cm. Boli vyrobené ako priestorové prefabrikáty. Ich konštrukcia pozostáva z piatich drevených rámov, ktoré sa obrysovo zhodujú s fasádou a okenným rámom. Vzdialenosti medzi jednotlivými rámami dodávajú konštrukcii prelamovanú formu a vizuálnu ľahkosť. Priestorová konštrukcia bola k budove pripevnená závitovými oceľovými čapmi a zavesená na lanách. Podlaha balkóna bola ukončená drevenými terasovými doskami. Celé to bolo napustené lakom.

Strop nad prízemím budovy, na ktorom sa nachádza terasa, si vyžadoval izoláciu proti zrážkam.Ako hydroizolácia bola použitá EPDM membrána nalepená priamo na opláštenie stavebnej preglejky. EPDM membrána bola zvolená z dôvodu jej náchylnosti na rôzne formy lemovania a kontaktu s inými časťami strechy (napríklad so stenami alebo okrajmi strechy), čo uľahčuje dosiahnutie úplnej tesnosti. Vďaka použitiu jedného listu membrány (bez dodatočných spojov) je vyhotovenie garantované mimoriadnou tesnosťou a odolnosťou poťahu, čo je dôležité z dôvodu ochrany drevenej konštrukcie proti vlhkosti alebo vode. Nakoniec sa na membránu umiestni drenáž a umelá tráva.

Terasa je chránená balustrádou so stĺpikmi z hliníkových rúr 40 x 40 mm a medzi nimi natiahnutými nerezovými lankami. Počítalo sa s atraktívnym vzhľadom, ladiacim s tvarom budovy a predovšetkým s možnosťou výstavby s nízkym rozpočtom.

Dokončovacie práce

Sem patrí okrem iného zateplenie skeletových priečok.Základným materiálom, ktorý bol na to použitý, je drevitá vlna. Vyplnilo všetky priestory medzi trámami prízemia a stropom nad ním (hrúbka 22 cm). Na stropoch je navrhnutá dodatočná vrstva izolácie - tvrdé polyuretánové dosky s hrúbkou 4 cm, spájané pero-drážkami. Priamo na ne budú položené podlahové krytiny. Inštalačné káble budú rozmiestnené pod stropom a zakryté podhľadmi.

Doplnková vrstva tepelnej izolácie je aj z vnútornej strany vonkajších stien - 12 cm hrubá drevená vlna, pokrytá sadrokartónovými doskami.

Keďže na konštrukciu stien boli použité sendvičové panely, teda difúzne nepriepustný materiál, cez ktorý nepreniká vodná para, bolo dôležité zabezpečiť difúznu tesnosť stien a stropov zvnútra budovy. Na tento účel bola použitá parotesná membrána, ktorá prelepila spoje jednotlivých plechov špeciálnou páskou. Nedbalosť v tomto smere by mohla viesť k poškodeniu alebo skráteniu životnosti budovy.Ak by sa vodná para dostala do priečky, mohlo by dôjsť ku kondenzácii vody na vnútornom plechovom opláštení sendvičového panelu a vlhkosti drevenej konštrukcie.

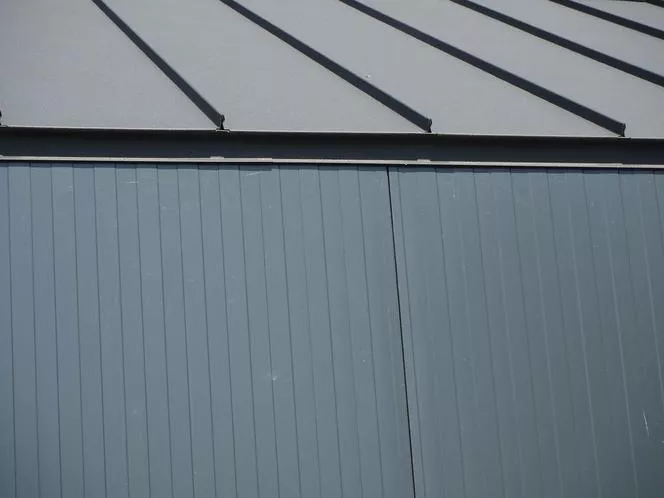

Sendvičové panely sú usporiadané vertikálne a každý z nich má výšku fasády. Fasáda plynule nadväzuje na strešnú krytinu z plechových panelov spájaných švami

Vnútorné inštalácie

Pre účely vykurovania je potrebné nainštalovať splitové tepelné čerpadlo vzduch-vzduch integrované so systémom mechanického vetrania s rekuperáciou. Na druhej strane teplú úžitkovú vodu bude vyrábať nezávislé tepelné čerpadlo s 200-litrovým zásobníkom. využije sa zvyšné teplo vytlačené rekuperátorom. Plánovaným doplnkovým zdrojom je vysokoteplotný zásobník tepla s dynamicky vybíjaným magnezitovým jadrom s tepelnou kapacitou cca 280 kWh. Zdrojom elektriny pre vykurovacie zariadenia bude fotovoltaická inštalácia s výkonom 4,6 kWp.Osvetlenie objektu bude napájané zo zásobníka elektrickej energie 3,8 kWh. Podobné technológie použil projektant na niekoľkých ďalších stavbách, takže ich možno považovať za osvedčené a hlavne - mali by zabezpečiť nízke prevádzkové náklady stavby.

Ostatné vnútorné inštalácie sa nelíšia od bežne používaného štandardu.

Energia a ekológia

V tomto energeticky efektívnom dome je konečná spotreba energie iba 32,4 kWh/m²/rok, čo je indikátor nízkych nákladov na vykurovanie.

Hmotnosť hotovej stavby sa odhaduje na cca 16 t a odráža nízku energetickú náročnosť pri výrobe materiálov, doprave a montáži stavby. Príprava montážneho materiálu na výrobnej linke takmer úplne eliminovala vznik odpadu na stavbe. Malé množstvá tvorili odpady z obalov (fólie a kartóny), ktoré sa využívali selektívne.Pri pokrývačských prácach vznikol plechový odpad, ktorý zhotoviteľ odviezol do šrotu. Na mnohých poľských stavbách ide o neštandardný postup, ktorý sa však v rámci starostlivosti o životné prostredie očakáva.
