Umiestnenie zásuviek a vypínačov treba dôkladne zvážiť. Navrhujeme ako naplánovať elektroinštaláciu v obývačke, anténu a audio kabeláž tak, aby bolo možné pohodlne prepojiť RTV a techniku domáceho kina.

Obývačka je miesto, kde trávime veľa času pozeraním televízie alebo počúvaním hudby. Zariadenia na to potrebné, ako napríklad televízor, systém domáceho kina, set-top box RTV alebo dokonca notebook, vyžadujú napájanie. Prístup k internetu je teraz dostupný bezdrôtovo, ale elektrina musí byť stále dodávaná prostredníctvom tradičnej inštalácie. Káblové pripojenia sú tiež nevyhnutné na prenos signálu z antény do TV a zvuku z AV prijímača do reproduktorov.Aby toto všetko správne fungovalo, je potrebná dobre navrhnutá inštalácia.

Obsah

  1. Elektroinštalácia v obývačke
  2. Umiestnenie elektrických zásuviek v obývačke
  3. Zásuvky a vypínače v obývačke
  4. SMART elektrické zásuvky
  5. Inštalácia RTV v obývačke
  6. Výber dekodéra RTV
  7. Elektrická inštalácia pre audio systémy

Elektroinštalácia v obývačke

Elektroinštalácia v obývačke by mala byť riešená tak, aby bolo možné na napájanie pripojiť všetky audio a video zariadenia, zariadenia, ktoré používame každý deň aj tie, ktoré pripájame občas.

Obývačka s domácim kinom by okrem napájania 230V AC mala mať aj zásuvky dodávajúce signál z anténnej inštalácie, audio zásuvky a dátové komunikačné zásuvky RJ-45 do domácej LAN siete.Všetky tieto zásuvky ponúkajú obchody v rôznych konfiguráciách, vzoroch a farbách.

Umiestnenie elektrických zásuviek v obývačke

Moderné elektrické zásuvky okrem klasickej zástrčky dokážu zabezpečiť napájanie aj cez USB konektory, takže si napríklad pohodlne nabijete telefón bez hľadania nabíjačky. Najpokročilejšie SMART zásuvky je možné ovládať cez Wi-Fi pomocou diaľkového ovládača alebo smartfónu.

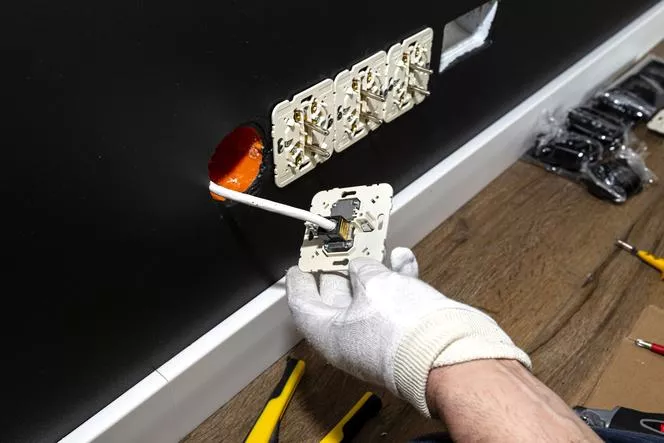

Elektrické zásuvky sa inštalujú vo výške 25 cm - 30 cm od podlahy, v obývačke by ich mal byť väčší počet na stene, na ktorej bude televízor a skrinka s RTV zariadením. nainštalovaný. Ak máme veľa elektronických zariadení, je najlepšie použiť panely pozostávajúce zo 4 alebo 5 zásuviek. Zásuvky v obývačke by mali byť umiestnené asi 2-2,5 metra od seba. Okrem zásuviek pre RTV zariadenia nemožno zabudnúť ani na napájacie zdroje, pri ktorých trávime čas pomocou notebooku alebo tabletu (napr.pri pohovke). Dôležité je tiež vopred si naplánovať vnútorné usporiadanie, aby zásuvky a vypínače neboli umiestnené na ťažko dostupných miestach, napríklad za knižnicou.

Zásuvky a vypínače v obývačke

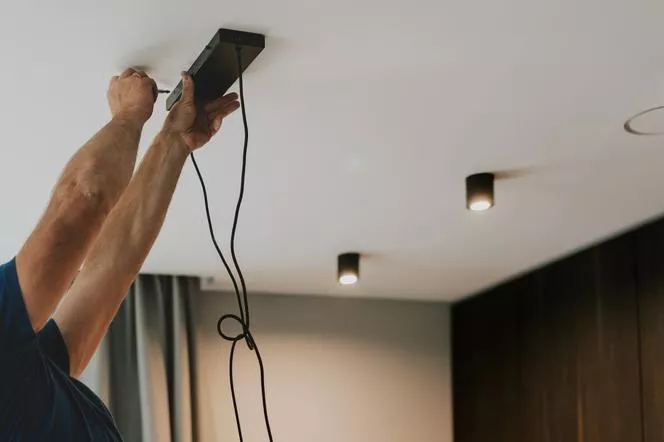

Pri plánovaní elektroinštalácie by ste nemali zabudnúť na osvetlenie obývačky, ktoré by sa malo vyznačovať teplou farbou. Budete potrebovať hlavné svetlo, ktoré rovnomerne osvetľuje interiér, a doplnkové lampy osvetľujúce konkrétne zóny miestnosti, ktoré pomáhajú dosiahnuť intímnu atmosféru (napr. nad stolom).

Je dobré naplánovať si aj ďalšie okruhy, napríklad na osvetlenie podhľadu alebo prídavných nástenných svietidiel. Svetelné spínače by mali byť na jednom mieste. Zvyčajne sa montujú na rovnakú stranu ako kľučka dverí, vo výške 90 až 140 cm. V miestnostiach s televízorom sa oplatí naplánovať osvetlenie za televízorom alebo podsvietenie Hi-Fi zariadení.Drôty YDYp 3x1,5 mm je možné použiť na osvetlenie aj napájanie zásuviek v obývačke2

SMART elektrické zásuvky

Inštaláciou inteligentných elektrických zásuviek získavame možnosť ovládať zariadenia, ktoré sú k nim pripojené. Umožňujú diaľkovo ovládať tok elektrického prúdu. Inteligentná zásuvka rozpozná poruchy, upozorní vás na poruchu pripojeného zariadenia a umožní vám ho v prípade potreby okamžite odpojiť od napájania.

Ďalšou výhodou SMART zásuviek je možnosť kontroly spotreby elektrickej energie. Modely vyššej kategórie poskytujú smartfónu štatistické informácie a vizualizujú úroveň spotreby energie. Dajú sa naprogramovať alebo vypnúť na diaľku, keď sa napríklad blíži búrka.

Inteligentná zásuvka sa ľahko inštaluje, nemusíte vedieť nič o elektrine, stačí ju zasunúť do zásuvky a potom k nej pripojiť elektrické zariadenie.Elektronika zásuvky komunikuje so smartfónom majiteľa prostredníctvom bezdrôtového pripojenia, čo umožňuje ovládať napájanie a zapínať a vypínať pripojené zariadenie. Aplikácia vás tiež bude informovať, keď dôjde k prepätiu prúdu alebo dopravnej zápche.

Inštalácia RTV v obývačke

Anténová inštalácia zabezpečuje TV a internetový signál pre RTV / SAT zariadenia, ktoré používame v obývačke. Rozmiestnenie anténnych vodičov pri silových vedeniach zvyčajne nespôsobuje rušenie, ale ak je to možné, je lepšie sa tomuto riešeniu vyhnúť alebo použiť aspoň veľmi dobre tienený anténny kábel.

Pri plánovaní inštalácie RTV v obývačke je dobré pripraviť si schému usporiadania káblov a zariadení. Obývacia izba zvyčajne slúži ako centrum domácej zábavy, preto sa oplatí nainštalovať taký počet zásuviek, aby ste v budúcnosti mohli voľne pripojiť signál z pozemnej a satelitnej televízie, ako aj káblového internetu.Ku každému z nich treba priviesť anténny kábel a krútenú dvojlinku na káblový internetový prenos.

Anténové káble by mali byť vedené čo najbližšie k podlahe, v kanáloch v drážkach stien (pred aplikáciou vnútorných omietok), v podlahovom potere alebo v soklových lištách. Koaxiálny kábel by mal byť vedený od antény do zásuviek čo najkratšou cestou, bez zbytočných zauzlení a ohybov. Pred kúpou by sme si mali dôkladne zmerať trasu, po ktorej bude viesť kábel od antény k prijímačom a odhadnúť potrebnú dĺžku kábla.

V inštalácii domácej antény použite koaxiálne káble s príslušnými parametrami. Vonkajší plášť kábla by mal byť vyrobený z PVC, vnútri by mal byť vyrobený z niekoľkých vrstiev fólie a opletu (od 2 do 4) a mal by mať vhodné tienenie (najlepšie trieda A, A+ alebo A++).

Okrem kabeláže sú súčasťou inštalácie anténne zásuvky (povrchové alebo zapustené), ktoré slúžia na extrakciu signálu a jeho prenos do rôznych zariadení, napríklad satelitného TV tuneru.Budete tiež potrebovať zástrčky, spojky, rozbočovače a odbočovače určené na distribúciu signálu z jedného vstupu do viacerých výstupov.

Výber dekodéra RTV

Televízia sa pre mnohých z nás stala hlavným zdrojom zábavy. Aby ste si to mohli užiť, okrem inštalácie antény je potrebný aj dekodér. Slúži na príjem signálu, jeho spracovanie a prenos do televízora alebo projektora. V súčasnosti na trhu dominujú digitálne set-top boxy, umožňujúce príjem signálu vo vysokom rozlíšení 4K.

Dobrý dekodér by mal byť vybavený čítačkou kariet s podmieneným prístupom, ktorá je potrebná na príjem šifrovaných kanálov (najlepšie s konektorom Common Interface). Užitočná je aj funkcia nahrávania programov (PVR), ktorú ponúkajú napríklad dekodéry 4K ULTRABOX+ dostupné v ponuke CANAL+. Tieto zariadenia sú vybavené USB rozhraním pre pripojenie externého dátového nosiča a S/PDIF audio výstupom pre prenos zvuku napríklad do prijímača domáceho kina.Môžu sa tiež pripojiť k domácemu internetu cez ethernetový kábel a Wi-Fi, vďaka čomu získame prístup k ešte väčšej, dodatočnej knižnici seriálov, filmov a športu, ktorá je k dispozícii na požiadanie - môžete sledovať kedykoľvek chcete, pohodlne, na veľká obrazovka.

Nemusíte kupovať set-top box, môžete si ho prenajať u prevádzkovateľa satelitnej televízie spolu s balíkom vybraných televíznych filmových a športových kanálov, prístupom k VOD službám, ako aj možnosťou na sledovanie živého obsahu online na iných zariadeniach. Kompletnú zábavnú, športovú a filmovú ponuku - plnú kino-noviniek a prístup k najvýznamnejším udalostiam zo sveta športu - ponúka napríklad CANAL+.

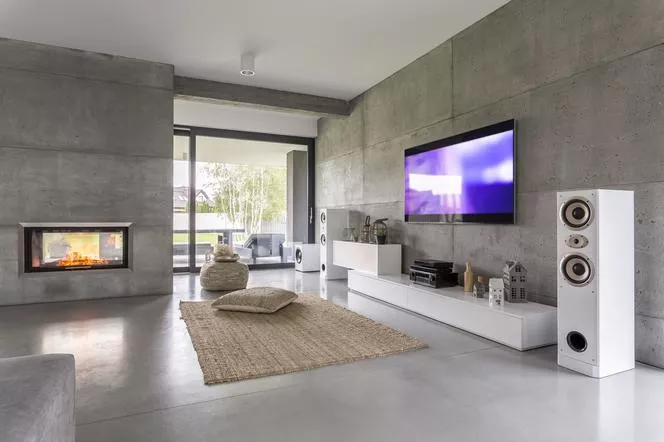

Elektrická inštalácia pre audio systémy

Do každého reproduktora domáceho kina umiestneného v obývačke je potrebné zaviesť signálny kábel. Aktívny subwoofer vyžaduje aj samostatné napájanie zo siete 230V. Aj v tomto prípade vám naplánovanie inštalácie pred dokončením interiéru alebo pred jeho rekonštrukciou umožní optimálne rozmiestnenie káblov, ich uloženie do drážok pod omietkou, pod parkety, do soklových líšt alebo do podhľadu.

Pri plánovaní audioinštalácie zmerajte vzdialenosť od prijímača ku všetkým miestam, kde budú reproduktory inštalované. Kúpme si kábel takej dĺžky, akú potrebujeme, prípadne s trochou navyše. Reproduktorové káble by mali viesť čo najkratšie, bez ohybov, vzdialenosť medzi pravým a ľavým kanálovým reproduktorom od prijímača by mala byť podobná.

Správny výber reproduktorových káblov pre zvyšok systému domáceho kina je veľmi dôležitou otázkou. Čím vyšší je výkon reproduktora, tým hrubšie káble budú potrebné. Pre reproduktory s výkonom cca 70W stačí kábel s hrúbkou 1,5mm2, s priemerným výkonom 120-150W použite 2,5mm kábel2a pre systémy s výkonom 200 W a viac použite kábel s priemerom aspoň 4 mm2 V ideálnom prípade by jadro kábla malo byť vyrobené z bezkyslíkatej medi OFC s hrubou izoláciou s PVC. Káble sa dodávajú holé alebo so zástrčkami.Môžu byť pripojené priamo k zariadeniam alebo pripojené k zásuvkám reproduktorov pod omietku.

Pre vysokovýkonný subwoofer by ste mali investovať do kábla, ktorý vám umožní dostať z reproduktora silné basy. V závislosti od modelu subwoofera je na pripojenie k prijímaču potrebný kábel typu RCA-to-RCA alebo 1RCA-2RCA Y s priemerom jadra do 7,5 mm2.
