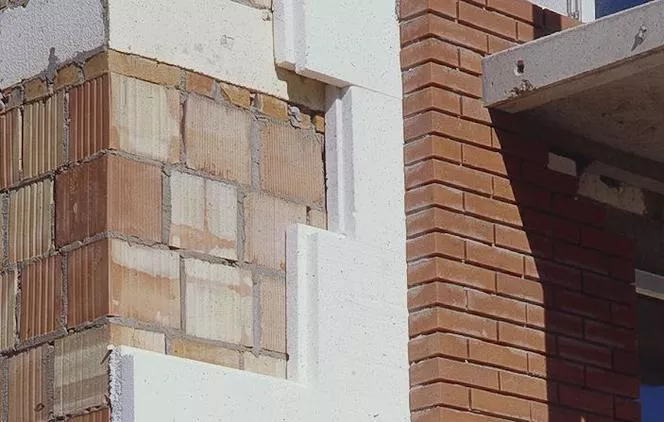

Oceľové kotvy sa používajú na spojenie vrstiev muriva trojvrstvovej steny. Nedajú sa spájať s vencami, prekladmi a inými prvkami konštrukcie domu. Spojenie musí byť flexibilné, aby umožnilo fungovanie vrstiev steny. Preto je také dôležité používať správnu oceľovú kotvu.
Aké kotvy budú spájať vrstvy muriva? Kotvy by mali byť vyrobené z nehrdzavejúcej ocele alebo pozinkovanej ocele, pretože sú v kontakte s m altou. Vzhľadom na spôsob spojenia kotiev s konštrukčnou vrstvou steny rozlišujeme oceľové kotvy na uloženie do škár a oceľové kotvy zatĺkané alebo skrutkované do nosnej steny.
V krycej vrstve steny by mali byť oceľové kotvy umiestnené vo vodorovných škárach vo vzdialenosti asi 50 cm, zvislá vzdialenosť je násobkom výšky tehly a je 40-45 cm. Predpokladá sa, že na spojenie vrstiev potrebujeme päť kotiev na 1 m2 steny.
Pri okenných alebo dverových otvoroch, na okrajoch a pri dilatačných škárach umiestňujeme ďalšie oceľové kotvy s rozstupom cca 30 cm.
V oblastiach vystavených silnému vetru sa niekedy odporúča zvýšiť počet, konečné rozhodnutie je na konštruktérovi.
Ako umiestniť oceľové kotvy
Oceľové kotvy na zapustenie sa vkladajú do škár nosnej vrstvy do hĺbky cca 5 cm. "Vyrazíme" na ne izoláciu, ktorá by mala presne priľnúť k povrchu nosnej vrstvy.
Najlepšie je, ak sú spoje oboch vrstiev trojvrstvovej steny presne v rovnakej výške a oceľové kotvy sú umiestnené vodorovne alebo len mierne ohnuté nadol smerom k vonkajšej vrstve, čo umožňuje odvod vlhkosti.
Ak ponecháme vetraciu medzeru a použijeme hotové oceľové kotvy, umiestnime na ne systémové dištančné podložky, ktoré pritláčajú izoláciu. Fungujú aj ako odkvapkávače, cez ktoré bude prúdiť kondenzácia pary. Ak je vrstva steny postavená s tenkou škárou, volíme špeciálne oceľové kotvy so sploštenými koncami.
Oceľové kotvy zatĺkané alebo zaskrutkované do steny sa používajú v železobetónových stenách, drevených rámových stenách, keď pridávame ďalšiu vrstvu k existujúcej priečke alebo keď sú spoje nosnej a krycej vrstvy vo vzťahu silne posunuté k sebe navzájom.
Oceľové kotvy vyrobené na mieste
Oceľové kotvy je možné vyrobiť aj na mieste z kruhových tyčí s ohnutými koncami. Mali by mať priemer 4-6 mm. Toto je metóda často používaná pri výstavbe rodinných domov, pretože trochu znižuje náklady. Na postavenie budovy s plochou cca 200 m2 použijeme 1000-1500 oceľových kotiev.
