Najobľúbenejšia je bloková rebrovaná podlaha. Montáž blokovej rebrovanej podlahy je dosť prácna, no dodávateľom nie je dobre známa. Materiály pre viacrebrové stropy, t.j. nosné trámy a duté tehly na vyplnenie priestoru medzi nimi, sa dajú kúpiť alebo objednať v každom, aj najmenšom stavebnom sklade.

Technológia výstavby rebrových stropov je dobre známa, lacná a univerzálne použiteľná. Rebrovaná podlaha pozostáva z nosných trámov, dutých tehál alebo výplňových blokov a betónového prekrytia.

Stropy Teriva sú lídrom v skupine viacrebrových stropov.Ich duté bloky sú vyrobené z keramzitbetónu alebo obyčajného betónu a nosníky sú vyrobené z betónu a výstužných oceľových tyčí (menej často sa používajú nosníky z predpätého betónu). Takéto stropy majú rozpätie až 12 m.Na výrobu stropných tehál Kontra sa používa expandovaný ílový betón alebo škvarový betón, tvarovo mierne odlišný od tehál Teriva. Tvárnicové rebrové stropy ponúkajú aj dodávatelia stavebnej keramiky. Nosníky tu majú keramické nadstavce, teda spodnú časť. Bloky sú však celé keramické.

Pri výstavbe potrebuje rebrovaná podlaha podoprenie, preto sa nosníky umiestňujú vo vhodných rozstupoch na kolmo prebiehajúce konzoly podopierané zvislými kolíkmi.

Poschodie s obmedzeniami

Podlahy s viacerými rebrami predstavujú určité obmedzenia. Napríklad nemôžu byť predĺžené za obrys vonkajších stien, aby vytvorili balkónovú konštrukciu. Bude musieť byť vyrobený v železobetónovej technológii. Usporiadanie deliacich stien na podlahe s blokovými rebrami by sa nemalo meniť, pretože musia prebiehať kolmo na nosníky.Ak sú postavené pozdĺž nich, je potrebné v tomto mieste spevniť rebrovanú podlahu. Výnimkou sú ľahké stĺpové steny (do 50 kg/m2), ktoré nepredstavujú nebezpečné zaťaženie pre stropnú konštrukciu.

Tehly na stavbu rebrového stropu

Tehly na keramické rebrové stropy majú dĺžku 150, 200, 250 alebo 300 mm, šírku - 370, 410 alebo 520 mm a výšku - 160, 170, 180, 200, 220 mm. Stropné trámy majú zase dĺžku 2,37 až 7,17 m, šírku - 120 - 130 mm, výšku 174 mm. Maximálne rozpätie rebrových stropov je 7 m.

Ponuka keramických tehál Akerman naznačuje, že aj po nich musí byť dopyt. Robia sa z nich technologicky dosť zastarané stropy, vyžadujúce plné obloženie, na ktoré sa budú ukladať takéto duté tehly. To znamená, že v miestnosti pod budúcim stropom bude hustý les stĺpov podopierajúcich debnenie a sťažujúcich prechod. Vystuženie rebrového stropu si musíte pripraviť aj sami.

Stropné tvárnice Akerman majú dĺžku 30 cm a šírku 195, 245. Len dve firmy ponúkajú pórobetónové tvárnice prispôsobené na výrobu rebrových stropov v zostave so železobetónovými nosníkmi. Hustorebrové stropy z vápenno-pieskových prvkov však nenájdeme, pretože tento materiál je pre potreby tejto technológie príliš ťažký.

Inštalácia rebrového stropu: prípravné práce

Konštrukcia viacrebrových stropov na stupnici obtiažnosti zaberá medziľahlé miesto medzi prefabrikovanými a železobetónovými stropmi. Doba realizácie viacrebrových stropov tiež nie je najkratšia.

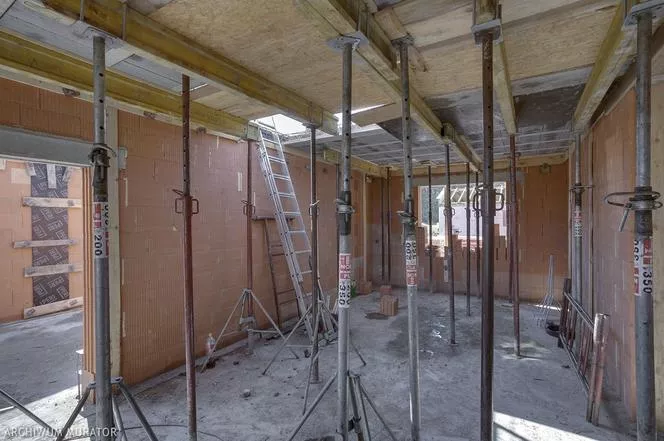

Pred zhotovením železobetónovej dosky je potrebné urobiť plné debnenie, vyraziť a vyrovnať. V rebrinovej podlahe preberajú časť zaťaženia prefabrikované nosníky. V dôsledku toho nie je potrebné úplné debnenie stropu. Pod deliace rebrá - železobetónové nosníky kolmé na nosníky podlahy, ktoré zabraňujú nakláňaniu stropu - zjednocujú chod nosníkov a zmenšujú priehyby stropu, sú doskované len úseky viacrebrovej podlahy.Je potrebné podopierať iba podlahové nosníky a úlomky debnenia, kým betón uložený na stavbe nedosiahne svoju plnú pevnosť. Ak rozpätie podlahy nie je väčšie ako 3,9 m, stačí jedna takáto podpera v blízkosti stredu podlahy. Ak rozpätie stropu nepresahuje 6 m, sú potrebné dve podpery - v 1/3 a 2/3 rozpätia. Pri rozpätí väčšom ako 4,2 m sa odporúča urobiť aj podpery pri stenách. Ak je väčšia ako 6 m, podpery by mali byť umiestnené v každej 1/4 rozpätia a pri stenách.

Rebrová podlaha: konštrukčné prvky

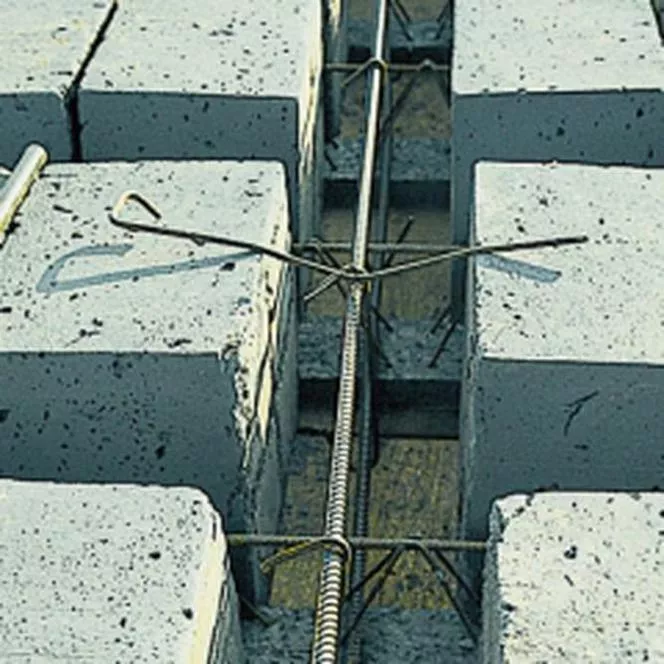

V železobetónovej doske je konštrukcia vyrobená z výstuže, v rodinných domoch zvyčajne z tyčí 6, 10 a 12 mm. Tyče sú rozložené na podložkách, na nástupe. Kladú sa v dvoch smeroch - kolmo na seba - alebo jednosmerne - ak je jedna strana panelu aspoň dvakrát kratšia ako druhá. V zóne pri podopretí dosky sa v spodnej a hornej časti vytvorí dodatočná výstuž - zvyčajne z oceľových tyčí s priemerom 10-12 mm.Základnými konštrukčnými prvkami panelovej podlahy sú podlahové nosníky. Môžu byť umiestnené vo vzdialenosti až 90 cm - najčastejšie je to 40, 45 alebo 60 cm. Rozstup podlahových nosníkov závisí od nosnosti podlahy. Ak má byť väčšia, volí sa podlaha s menším rozostupom trámov. Stropné tvárnice sú len výplňou stropu, čo však nemá vplyv na jeho pevnosť - je určená tým, že rebrá a betón vypĺňajú priestory medzi tvarovkami a vytvárajú nad nimi niekoľkocentimetrovú vrstvu betónu. Nosnosť kvádrovej rebrovej podlahy závisí aj od jej výšky - čím vyššie sú duté tehly, tým vyššie sú medzi nimi rebrá - konštrukčné prvky podlahy. Bežne používané v rodinných domoch, výška rebrového stropu je 24 cm. Ak potrebujete zvýšiť jeho nosnosť, zvýšte výšku na 26,5 alebo aj 34 cm.

Pre miestnosti s veľkou plochou si môžete vybrať strop s dlhšími trámami. Podlaha Teriva III umožňuje rozpätie až 7,2 m a Teriva II až 7,8 m.Pri rozhodovaní o podlahe, kde sú zvolené nosníky maximálnej dĺžky - Teriva II pre rozpätie 7,8 m a Teriva III pre rozpätie 6,6-7,2 m - treba počítať s vyššími nákladmi, pretože podperné zóny v nich musia byť vystužené dodatočnou výstužou . Rebrové stropy sú okrem podlahových nosníkov vybavené aj deliacimi rebrami. Vyrábajú sa na mieste - keď je rozpätie stropu väčšie ako 4 m.

Vence oboch stropov sa líšia len veľkosťou - veniec železobetónovej dosky môže byť vysoký 14-16 cm a rebrového stropu aspoň 23-28 cm.

Položenie rebrovaného stropu

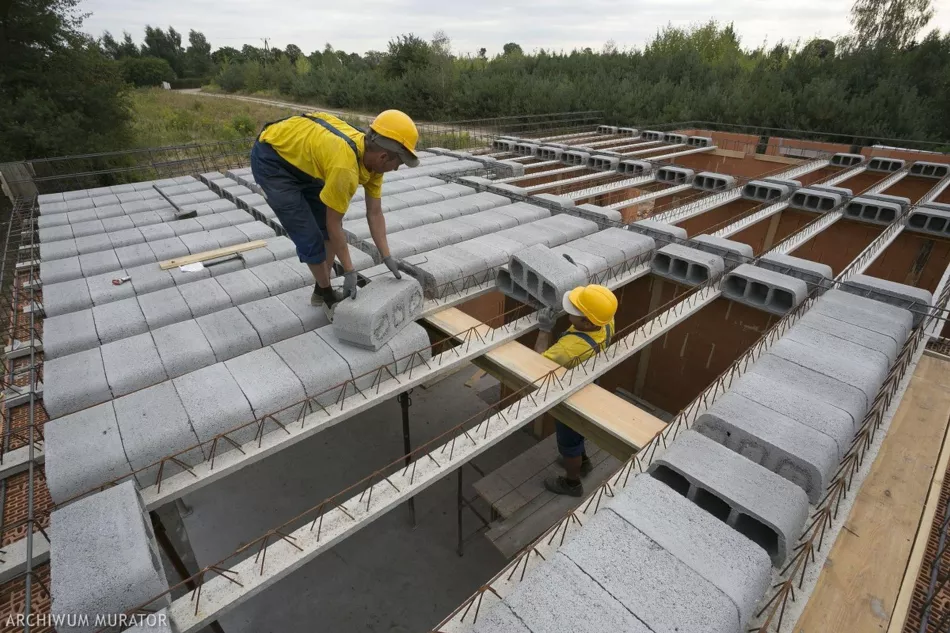

Po dokončení armovania monolitickej železobetónovej dosky ich stačí zabetónovať. Vo viacrebrovom strope sa na tupo nosníky uložia stropné tehly a až potom sa to celé vybetónuje. Malo by sa pamätať na to, že triedu betónu by mal vždy špecifikovať konštruktér, ktorý zavedie opravu do projektu.Nedá sa ľubovoľne meniť, pretože určuje nosnosť podlahy.

Bez ohľadu na to, či sa pokladá viacrebrová podlaha alebo monolitická železobetónová doska, musí stavbyvedúci (prípadne dozorný inšpektor) pred betonážou podlahy skontrolovať správnosť predchádzajúcich prác. Po zistení, či bolo všetko urobené v súlade s projekčnou a stavebnou praxou, by mal urobiť zápis do stavebného denníka a súhlasiť s betonážou.

Rebrový strop: konštrukcia a izolácia väzného trámu

Je vyrobená z betónu vystuženého štyrmi prútmi s priemerom 10-12 mm, spojenými strmeňmi s priemerom 6 mm. Výstuž je nasadená na rozpery. Možno ich vynechať iba vtedy, keď sa na stenu najskôr umiestnia prstencové tvarovky s takými továrenskými profilovanými podperami. Betónovanie prstencového nosníka prebieha súčasne s vyhotovením vtoku na strope. Žiaľ, zle izolovaný veniec je tepelný most. Aby sa tomu zabránilo, je potrebné zabezpečiť, aby súčiniteľ prestupu tepla U pre stenu a prstencový nosník bol veľmi podobný.V jednovrstvovej stene je potrebná izolačná vrstva minimálne 10-15 cm z tepelnoizolačného materiálu s najnižším koeficientom λ. Na tento účel sa odporúča PIR polyizokyanurát s λ blízkou 0,027 W/(m.K). Okrem toho musí byť zvonka pokrytá blokom alebo dutou tehlou s hrúbkou 8-9 cm, vyrobenou z rovnakého materiálu ako stena. Vo viacvrstvových stenách, kde by súčiniteľ U nemal byť vyšší ako 0,20 W/(m2.K), je hrúbka dodatočnej izolácie (nepočítajúc tú, ktorá sa používa na zateplenie stien) cca 10 cm. Veniec môžete zatepliť aj z vonkajšej strany PIR doskami a tým vyrovnať izoláciu bez zmeny hrúbky vonkajšej izolačnej vrstvy.

Stropy z viacrebrových panelov

Ponuku viacrebrových stropov obohacujú panelové stropy, v ktorých sú duté tehly nahradené dlhšími prvkami - panelmi. Príkladom môžu byť polystyrénové stropy. Panely sú vysoké 15,5, 21 alebo 27 cm a široké 40 alebo 62 cm a dĺžka môže dosiahnuť 13 m.Ich hustota je 25-30 kg/m3, a súčiniteľ tepelnej vodivosti λ - 0,030 W/(m.K). Na stavbe sa dajú ľubovoľne strihať a dĺžku prispôsobiť požadovanému rozpätiu. Táto metóda sa vyznačuje výnimočnou rýchlosťou montáže. Panely sú založené rovnako ako duté tehly na nosnej konštrukcii z trámov. Na to stačí jedna osoba. Tento systém nevyžaduje debnenie, iba razenie v miestach, kde prebiehajú rebrá. Zvrchu sa urobí 4-6 cm hrubá vrstva betónového obkladu. Hmotnosť takéhoto stropu je cca 200 kg/m2

Zaujímavou ponukou sú podhľady Teriva Panel. Takéto panely sú vyrobené z betónu a majú výšku 12 cm, šírku 60 cm a dĺžku 8,2 m. Strop z nich môže mať spolu s vrstvou betónovej krytiny (betónového nadložia) celkovú hrúbku 16 až 20 cm a rozpätie do 8 m.Pri takýchto stropoch spotrebujeme menej betónu a na podopretie potrebujeme menej razníkov na dobu betonáže (pri rozpätí do 4 m nie sú barany vôbec potrebné).Akustická izolácia takéhoto stropu je o 23 % vyššia ako u typickej Terivy. Panely Teriva Panel majú medzi rebrami prázdne miesta, ktoré je možné na mieste vyplniť obyčajným betónom, polystyrénbetónom alebo penobetónom, ktoré sa vyznačujú lepšou tepelnou izoláciou a sú ľahšie.
