Na odvod spalín z plynového kotla možno použiť rôzne riešenia. Zvyčajne sa na tento účel používa komín siahajúci nad sklon strechy.

Prchavé produkty spaľovania paliva v kotloch musia byť odstránené mimo domu. Pre odvod spalín z plynových kotlov sú možné rôzne riešenia. Nižšie uvádzame dva spôsoby.

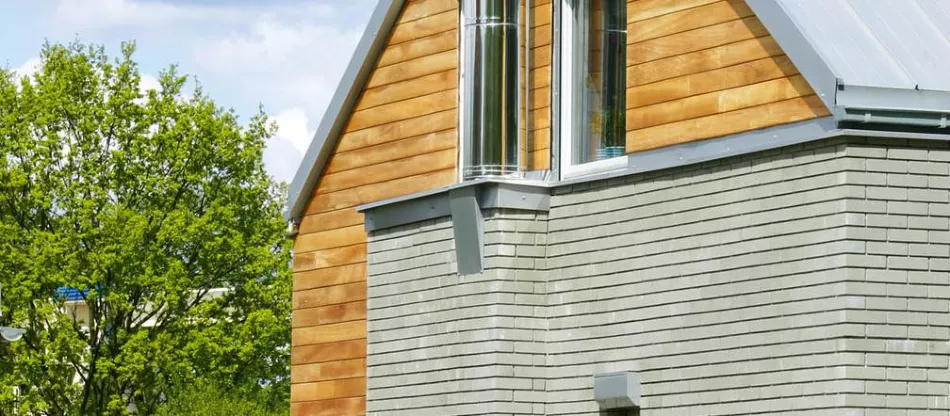

Odvod spalín z kotla: oceľový dvojplášťový komín

Dvojstenné oceľové komíny sú samostatné ľahké konštrukcie, ktoré nemusia byť podopreté základom. To ich môže skrátiť. Sú ideálne pre budovy s ľahkou rámovou konštrukciou a sú ideálne, keď potrebujete pridať komín k existujúcemu domu.

Dvojplášťový oceľový systémový komín je možné postaviť vo vnútri domu alebo vyviesť von ako samostatne stojaci alebo konštrukčne spojený so stavbou.

Prvky dvojplášťových oceľových komínov sú vyrobené z dvoch koaxiálnych nerezových rúr. Oceľový komínový systém obsahuje okrem rovných častí potrubia:

  • tees,
  • kolená,
  • svorky,
  • horný a dolný koniec,
  • lapače kondenzátu,
  • upratovanie,
  • ako aj montážny materiál.

Pri stavbe komína mimo domu je potrebné okolo vnútorného potrubia položiť vrstvu tepelnej izolácie z minerálnej alebo keramickej vlny s hrúbkou 25-50 mm, ktorá je pokrytá oceľovým alebo hliníkovým plášťom. vonku.

Existujú aj takzvané hybridné systémy s vnútornou vložkou z izostaticky lisovanej keramiky s veľmi tenkými stenami a vonkajším plášťom z oceľovej rúry.

Oceľové komíny nie sú také odolné ako keramické (majú zvyčajne 5-ročnú, niekedy aj 10-ročnú záruku výrobcu), ale vďaka relatívne nízkej hmotnosti a jednoduchej montáži sú veľmi pohodlné, najmä keď potrebujete pridať komín k existujúcemu domu .

Vyberte si dvojplášťový oceľový komín na odvod spalín z plynového kotla:

  • Keď potrebujete pridať komín mimo domu.
  • Keď staviaš rámový dom.
  • Keď nechcete stavať základy, stačí komín oprieť o konzolu pripevnenú k stene.
  • Ak chcete veľmi rýchlo postaviť komín.
  • Keď sa má práca vykonávať v chladnom počasí.

Potrubie na odvod vzduchu

Nové plynové kotly inštalované v rodinných domoch sú väčšinou kondenzačné zariadenia.Spaliny z tohto typu kotla sú ochladzované na veľmi nízku teplotu, takže teplotný rozdiel medzi interiérom a okolím komína je veľmi malý, nedostatočný na vytvorenie komínového ťahu a gravitačného odvodu spalín. Musia byť čerpané do dymovodu pod tlakom.

Na odvod spalín z kondenzačných kotlov je možné použiť rôzne pretlakové komíny odolné voči vlhkosti, dokonca aj plastové (napríklad PPH, Pps, PVDF), ale systémy odvodu spalín z koaxiálnych oceľové rúry.

Keramický systémový komín: jednoduchý a lacný spôsob odvádzania spalín z kotlov

Výfukové plyny sú čerpané cez vnútorné potrubie a čerstvý spaľovací vzduch je nasávaný do spaľovacej komory v priestore medzi ňou a vonkajším potrubím. Pri obtekaní horúceho dymovodu sa vzduch ohrieva, čo má pozitívny vplyv na účinnosť kotla.

Vyberte spalinové kanály pre odvod spalín z plynového kotla:

  • Ak je kotol kondenzačný alebo turbo (bez kondenzácie, ale s uzavretou spaľovacou komorou).
  • Ak chcete a môžete vypúšťať výpary cez vonkajšiu stenu.

Vzduchové a dymové potrubie: odvod cez strechu alebo cez stenu

Typické oceľové vzduchové/spalinové potrubia pre malé kotly majú priemer 60/100 mm alebo 80/125 mm (spalinová rúra/vonkajšia rúra).

Spaľovací kanál môže mať ľubovoľný priebeh (môže prebiehať horizontálne, diagonálne, otáčať sa). Jeho vonkajší povrch, vo vnútri domu, by mal byť izolovaný, aby nekondenzovala vodná para zo studeného vzduchu nasávaného zvonku.

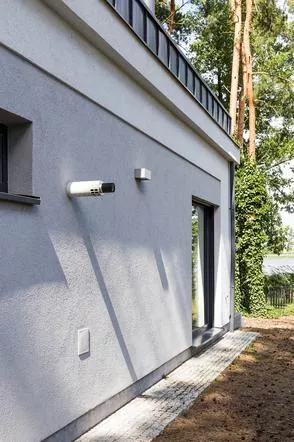

Pri výkone kotla nepresahujúceho 21 kW je možné potrubie vzduchu/splodín viesť priamo cez stenu so sklonom, ktorý umožňuje kondenzátu voľne odtekať do kanalizácie.

Jeho vývod musí byť umiestnený minimálne 0,5 m od steny a nad úrovňou terénu (ďalšie pokyny týkajúce sa okrem iného vzdialenosti od okien a iných priečok nájdete v Technických podmienkach pre budovy a ich umiestnenie) . Mala by byť dostatočne dlhá, aby teplé spaliny z kotla neprúdili priamo na stenu domu, ale v určitej vzdialenosti od nej, aby sa na fasáde najmä v zime nerobili nevzhľadné, škodlivé fľaky.
