Vysvetlíme, čo je dilatácia. Ako a kde je potrebné vykonať dilatačné škáry. Prečo musia mať steny rodinných domov dilatačné škáry? Čo sa stane, keď budú preč?

Čo je dilatácia? Dilatačné škáry sú zámerne vytvorené medzery. Vyrábajú sa v rôznych konštrukčných prvkoch domu vrátane nosných a deliacich stien. V prípade týchto priečok dilatačné škáry oddeľujú fragmenty, ktoré nezávisle prenášajú očakávané zaťaženia, deformácie a posuny. Nedostatok dilatačných škár alebo ich umiestnenie na nesprávnych miestach môže spôsobiť praskliny v stenách.

Dilatačné škáry v projekte stavby

Tepelné a vlhkostné deformácie, zmršťovanie a takzvané dotvarovanie môžu byť vážnou hrozbou pre tehlové steny domu. Spôsobujú početné, často vážne škody. Aby k nim nedochádzalo, sú potrebné vertikálne a horizontálne dilatačné škáry v stenách. Ich usporiadanie a spôsob vyhotovenia sú povinnými položkami konštrukčného riešenia stavby (nesmú sa uvádzať iba vtedy, ak sa ukázali ako zbytočné). Niekedy sa informácie o dilatačných škárach a ich realizačných výkresoch objavia až pri úprave projektu, keď projektant zohľadní špecifické podmienky založenia domu, napríklad v oblasti banských škôd. V tomto prípade je vypracovaný podrobný rozbor práce konštrukcie s prihliadnutím na deformácie vyplývajúce zo sadania.

Typy dilatačných škár

  • Konštrukčný dilatačný spoj

Konštrukčné dilatačné škáry vykonávané hlavne pri prestavbe alebo nadstavbe domu. Oddeľujú fragmenty stavby tvoriace statický jednoliaty celok. Používajú sa v prípade významných rozmerov budovy, zmeny spôsobu založenia, konštrukčného systému a veľkých rozdielov v zaťažení.

  • Tepelná dilatácia

Tepelné dilatačné škáry eliminujú vplyv vysokých napätí, ktoré by mohli spôsobiť deformácie v dôsledku tepelnej rozťažnosti jednotlivých častí konštrukcie. V rodinných domoch sa vyrábajú vo fasádnych stenách.

  • Technologická dilatácia

Technologické dilatačné škáry eliminujú vplyv zmršťovania alebo napučiavania materiálov používaných na výrobu stavebných prvkov.

  • Antivibračná dilatácia

Antivibračné kompenzátory sa používajú v priemyselných, verejných a viacgeneračných obytných budovách.Eliminujú alebo znižujú vplyv vibrácií prenášaných z jedného prvku na druhý (medzi strojom a jeho základom, medzi konštrukciou domu a výťahovou šachtou, medzi stenami a schodiskami na schodiskách).

Vertikálne a horizontálne dilatačné škáry

Deformácie prvkov sa môžu vyskytnúť vo všetkých smeroch, preto by sa dilatačné škáry mali robiť vertikálne aj horizontálne. Je dôležité vziať do úvahy slnečné žiarenie, ktoré ovplyvňuje veľkosť tepelných napätí. Veľké sa môžu vyskytovať na južnej, nechránenej fasáde. Na to treba pamätať najmä vtedy, keď ide o vonkajšiu, nenosnú vrstvu trojvrstvovej steny, teda fasádnej steny. Maximálne vzdialenosti medzi zvislými dilatačnými škárami v nosných stenách (lm) v závislosti od materiálu, z ktorého sú vyrobené, sú uvedené v norme PN-EN 1996-2.

Pri deliacich stenách sú vzdialenosti medzi dilatačnými škárami:

  • pre keramiku - 12 m,
  • pre silikáty - 8 m,
  • pre keramzitbetón a pórobetón - 6 m.

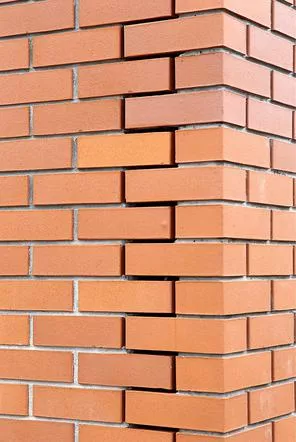

Vzdialenosť môže byť väčšia, ak sa výstuž umiestni do vodorovných spojov steny. Vertikálne dilatačné škáry vo vonkajších vrstvách stien by mali byť umiestnené v blízkosti rohov budov. Vodorovné dilatačné škáry vo fasádnych vrstvách stien sú umiestnené každé dve podlažia, nie však menej často ako každých 9 m.

Dôsledky nedostatku dilatačných škár

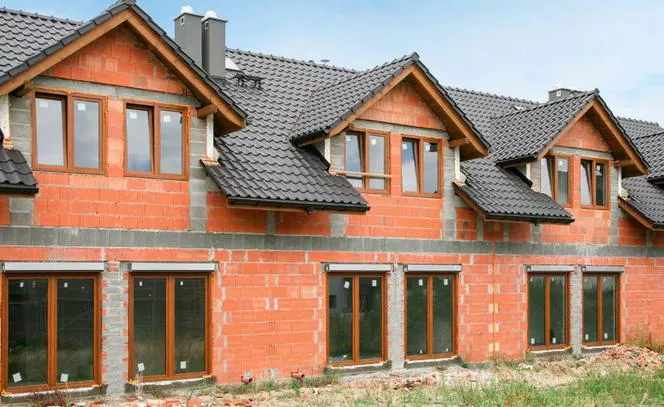

Pri výstavbe múrov, tzv technologická (stavebná) vlhkosť, teda prebytočná voda, ktorá sa po ukončení diela vyparí. Tým sa steny zmršťujú a keď sú dlhé, tvoria sa na nich praskliny. Aby to tak nebolo, príliš dlhé steny sú rozdelené na fragmenty oddelené dilatačnými škárami. V dvoj- a trojvrstvových stenách by dilatačná škára mala pokrývať všetky vrstvy.

Praskliny v omietke na fasáde domu - príčina a oprava>

Prekrytie medzery izoláciou a omietkou by po krátkom čase spôsobilo trhliny na fasáde (ktoré sa v zime zväčšia zamrznutím vody v medzerách). Finálna vrstva nie je schopná prenášať napätia spôsobené deformáciami oddelených častí steny.

Ako sa vyrábajú dilatačné škáry a ako ich dokončiť

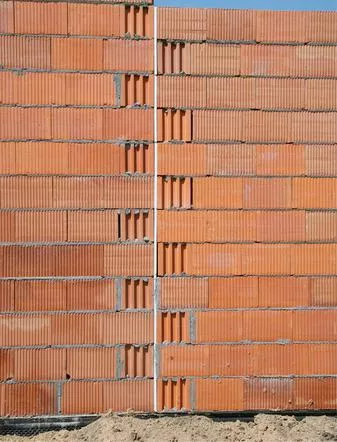

V prípade dlhých stien, keď je potrebné ich rozdeliť na kratšie úseky, sa rozšírenie dosiahne tak, že medzi nimi zostane malý voľný priestor. Jeho šírka by nemala byť väčšia ako 20 mm. Dilatačná škára by mala prechádzať celou hrúbkou steny. Úlomky oddelené dilatačnou škárou sa musia dať rovnomerne pohybovať v smeroch rovnobežných so stenou, nesmú sa však vykláňať za líc steny, preto musia byť spojené. Na tento účel sa používajú špeciálne konektory alebo dilatačné lišty. Medzera nesmie zostať prázdna, aby voda nevnikla do steny.Na výplň sa používa minerálna vlna, polystyrén, PUR pena, polyuretán alebo impregnovaná expandujúca páska. Na tento účel sa používajú aj polyuretánové alebo epoxidové živice, silikóny, akryláty, penové dilatačné šnúry alebo dilatačné pásy s krycími krytmi. Umožňujú trvalé a estetické maskovanie medzier za predpokladu, že sú správne zvolené pre typ dilatačnej škáry a dokončovacieho materiálu. Na zhotovenie horizontálnych dilatačných škár vo fasádnych stenách sa používajú špeciálne konzolové konzoly pripevnené k nosnej stene, ktoré podopierajú stenu nad medzerou.
