Filigránové stropy sú jednoduchšou variáciou tradičného železobetónového stropu. Jeho dosky okrem konštrukčnej funkcie plnia aj funkciu strateného debnenia. Zistite, ako sa filigránový strop stavia a ako ho správne vyrobiť a dokončiť.

Ak sa rozhodneme pre filigránový strop, predložíme návrh domu s pôvodným plánom stropu do projekčnej kancelárie, ktorá vyvíja prefabrikáty. V závislosti od požadovanej nosnosti sa vypočíta požadovaná hrúbka dosky a výstuž. Každý otvor – napríklad schodisko alebo komínový priechod – musí byť na okrajoch riadne vystužený.

Celkový čas od zadania objednávky po dodanie dosiek na stavbu je jeden až dva týždne. Nový strop musí odsúhlasiť zhotoviteľ, nakoľko sa vplyvom napojenia dosiek mení usporiadanie výstuže. Všetky rozhodnutia zapisuje stavbyvedúci alebo zamestnaný dozorný inšpektor do stavebného denníka.

Filigránový strop - špeciálne vlastnosti

Filigránový strop pozostáva z prefabrikovaných železobetónových dosiek s hrúbkou 5-7 cm a vrstvy betónu (nazývaného nadbetón) uloženej na stavbe. Podlahové dosky sa dodávajú v rôznych veľkostiach, štandardná šírka je 2,4 m a dĺžka je od 7,5 do 12 m. Vážia v priemere 125-200 kg/m2 Celá spodná výstuž v tvar tyčí alebo sietí je umiestnený v doske a nosníky vyčnievajúce nad povrch uľahčujú spojenie dosky s betónovým obkladom.

Hotový strop má hrúbku 10 až 30 cm. Prefabrikované prvky vrátane technologických otvorov môžu mať akýkoľvek tvar, ale vzhľadom na prepravné podmienky a optimálne využitie materiálov je najlepšie, aby prvky mali šírku 0,6-2,5 m a dĺžku 2,4-10 m.

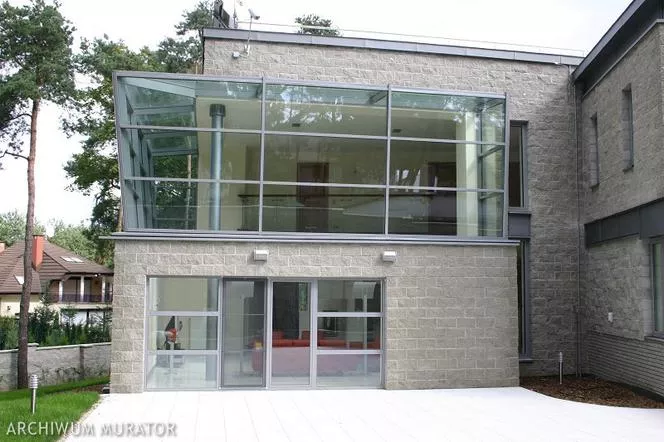

Poschodový dom s plochou strechou vyrobený technológiou obrátenej plochej strechy

Aké rozpätia môže dosiahnuť filigránový strop?

Rozpätie filigránového stropu závisí od hrúbky liateho betónového obkladu a je špecifikované v projekte. Konštrukcie vyrobené touto technológiou s hrúbkou 40 cm môžu dosiahnuť rozpätie až 12 m. Vďaka veľkej ploche prefabrikátov je počet spojov medzi nimi obmedzený. To chráni strop proti takzvanému kľúčovaniu. Demontáž predtým uložených podpier sa môže začať 14 dní po uložení betónovej zmesi. Na začiatku demontujeme všetky ostatné podpery.

Prečítajte si tiež: viacrebrové stropy z keramických dutých tehál

Pri konštrukcii filigránového stropu môžeme vyrobiť celý strop alebo len jeho fragment. Spravidla ho aranžujeme do fragmentov stropu s komplikovanou geometriou alebo nezvyčajnými rozmermi.

Príprava na montáž filigránového stropu

Väčšina výrobcov poskytuje na stavbu iba prefabrikované prvky, takže dodatočné materiály si musíte zorganizovať sami: výstuž (vrátane výstuže ráfika), montážne podpery, debnenie, montáž a pomocné vybavenie. Taktiež je potrebné dohodnúť konkrétny termín pre dodávateľa betónovej zmesi a kolektív na jej pokládku. Pevné podpery - steny a nosníky - sa musia vyrovnať av prípade potreby položiť 2 cm hrubú vrstvu hustej plastickej cementovej m alty M8. Vyžaduje sa, keď je nosná plocha nerovná alebo hĺbka podpery dosky je väčšia ako 4 cm.

Na steny z keramických dutých tehál je položená vrstva tehál. To zabraňuje prenikaniu betónu do dutých tehál a zabezpečuje rovnomerné rozloženie zaťaženia. Montážne podpery by mali byť umiestnené na pevnom povrchu vo vzdialenosti určenej statikom (každých 100-210 cm, v závislosti od hrúbky stropu).Krajné podpery sú umiestnené nie viac ako 30 cm od pevných podpier a sú potrebné, keď je hĺbka podpery dosky menšia ako 3,5 cm alebo keď je nad pevnou podperou menšia ako každý druhý uzol nosníka spodného pásu. V ostatných prípadoch sa odporúča urobiť extrémne podpery, pretože to uľahčuje vyrovnanie stropu.

Podpery zhora musia byť ukončené takzvaným strmeňom. Vkladajú sa do nich hranaté rezivá, ktoré podopierajú strop v smere kolmom na väzníky. Po vložení hranatého dreva do strmeňov by mali byť podpery starostlivo vyrovnané.

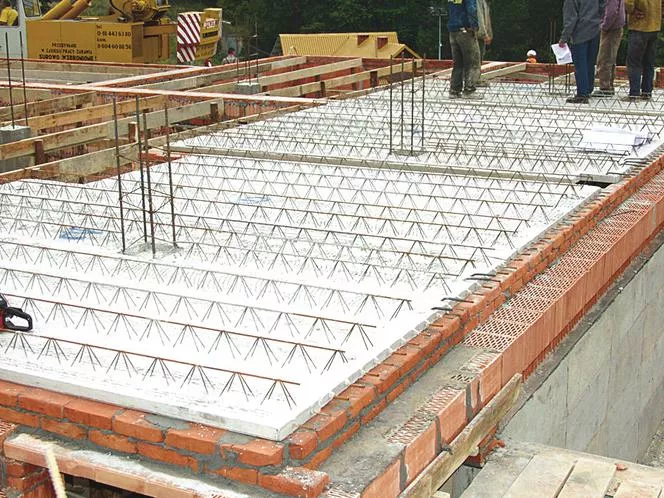

Inštalácia filigránových podlahových dosiek

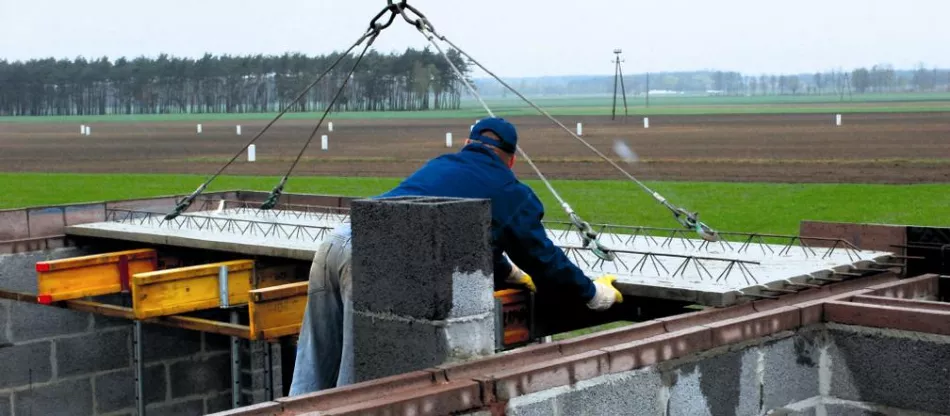

Montáž filigránového stropu prebieha priamo z auta, v ktorom boli privezené, alebo z vopred pripravených skládok na stavenisku pomocou žeriavu. Inštalácia panelov by nemala trvať dlhšie ako dve až tri hodiny a takýto čas prevádzky žeriavu je zahrnutý v cene stropu. Pre každý strop je potrebné vypracovať montážnu schému znázorňujúcu umiestnenie jednotlivých prefabrikátov na pôdoryse stavby vrátane rozmerov panelov, hĺbky a spôsobu ich podopretia, umiestnenia montážnych podpier a technologických otvorov.Nebudú chýbať ani informácie o výstuži osadenej na stavenisku a pokyny potrebné na jej usporiadanie. Každý panel je očíslovaný a mal by byť umiestnený na mieste av smere uvedenom v inštalačnom pláne.

Pre správnu inštaláciu filigránového stropu je potrebné pred dodaním dohodnúť s závodom na výrobu prefabrikátov poradie, v ktorom sa panely umiestnia na nákladné vozidlo. S panelmi by sa malo manipulovať vodorovne (vyhnite sa diagonálnym silám na nosníky) a zdvíhať a umiestňovať rovnomerne, bez nadmerného trhania. Je neprijateľné narážať prefabrikátom o akékoľvek predmety alebo časti budovy. Po položení dosiek sa zospodu skontrolujú ich spoje, posúdi sa ich povrch - či nie sú praskliny, či sú medzery po celej dĺžke dosiek vertikálne aj horizontálne rovnaké.

Filigránová výstuž stropu

Po položení panelov sa cez pevnú podperu osadí dodatočná výstuž, vystuženie spojov panelov, otvorov, priečna výstuž (kolmo na prefabrikované väzníky) a nosná výstuž, ak je podlaha navrhnutá ako priečne vystužená.

Trieda ocele je pevne stanovená v dizajne (minimálne AIII). Dodatočná výstuž je spojená s väzníkmi vyčnievajúcimi z prefabrikovaných prvkov. Na zaistenie navrhnutého oneskorenia tyčí sa používajú vložky alebo rozpery. Keďže podlaha musí byť spojená s väzným trámom, výstuž na doskách a výstuž väzného trámu sa umiestňujú súčasne, aby sa to dalo celé zabetónovať.

Betónovanie filigránového stropu

Najskôr sa vyrobí debnenie okraja dosky - vencov a predpokladaných otvorov a výrezov, ktorých výška sa musí rovnať minimálne hrúbke dosky. Povrch prefabrikátov by mal byť očistený a navlhčený vodou, aby sa zabezpečilo lepšie spojenie s betónom. Zmes s hustou plastickou konzistenciou (trieda nie nižšia ako C20/25 - to by malo byť uvedené v projekte) by mala byť umiestnená rovnomerne pozdĺž rozpätia podlahy, od jednej podpery (stena, trám, priečnik) k druhej, vrátane betonáže väzné trámy. Musí sa okamžite vyrovnať a zhutniť, pričom treba dbať na stabilitu výstuže.Pár hodín po betonáži treba škáry dosiek a škáry prvkov očistiť od vytlačených zvyškov m alty.

Na betónový filigránový strop sa dá chodiť po dvoch dňoch, so stavbou priečok je lepšie počkať týždeň a podpery možno odstrániť najskôr po dvoch týždňoch.

Filigránový strop - povrchová úprava

Po odstránení podpier a debnenia skontrolujte, či je povrch stropu rovný, ako sú spoje spojené, očistite spoje od zvyškov cementového mlieka. Ak pri vizuálnej obhliadke stavbyvedúci nezistí praskliny, a tie sa objavia po krátkom čase – treba mu to oznámiť. Malé, nepravidelné škrabance by nemali byť znepokojujúce. Stávajú sa zvyčajne počas prepravy a nie sú konštrukčnou chybou.

Po vymurovaní priečok na strope a položení všetkých stropných vrstiev zo spodnej strany vyplňte medzery medzi doskami. Teoreticky si spodná plocha dosiek nevyžaduje omietku, ale kvôli nerovnostiam pozdĺž škár sa odporúča celú ju prekryť omietkou alebo aspoň sadrovou omietkou.
